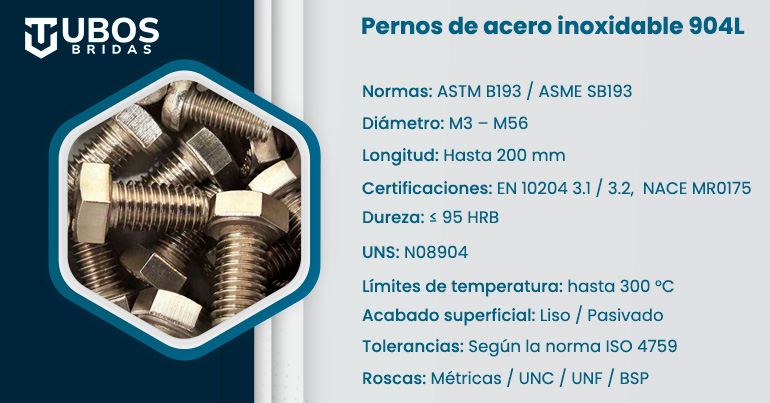

Pernos ASTM A193 904L Proveedor in Spain, Tuercas UNS N08904 de acero inoxidable Fabricante

Los pernos de acero inoxidable 904L no son simplemente "un acero más" - son la solución de infraestructura mega-escala que define CARTERAS DE PROYECTOS OFFSHORE de 40+ años de operación continua en entornos donde CADA FALLA implica reparación de $50+ millones y pérdida de producción de agua potable a millones de habitantes simultáneamente. A diferencia de aceros intermedios (317, 347H, 316L), el 904L es especificado ÚNICAMENTE cuando las consecuencias de fallo son catastróficas irreversibles: plantas de desalinización mega-escala que operan 24/7 para ciudades costeras (Australia, Arabia Saudita, México, España), plataformas offshore de extracción donde la corrosión por agua salada = pérdida de producción energética de 1000+ MW, y sistemas de inyección de agua profunda donde la integridad del sujetador determina viabilidad técnica de DÉCADAS de reserva energética subterránea.

Como fabricante pernos acero inoxidable 904L certificado para mega-proyectos, ofrecemos sujetadores inoxidable UNS N08904 bajo ASTM A193 904L, DIN 1.4539, EN 1.4539, con documentación que respalda especificación en proyectos donde el costo del acero = 0.001% del presupuesto total pero la falla = colapso de inversión de $5+ billones USD. Nuestro catálogo pernos hexagonales inoxidable 904L, tornillos Allen acero inoxidable 904L, tuercas hexagonales 904L en México, Colombia, Argentina y España están certificados para mega-escala infrastructure donde la especificación es mandato técnico-legal, no opcional.

Table of content

Especificación de Pernos de acero inoxidable 904L
Composición química de tornillos para metales DIN 1.4539
Propiedades mecánicas del perno hexagonal pesado UNS N08904
Grado equivalente de pernos hexagonales SUS 904L
Dimensiones de los pernos SS 904L
Tabla de tallas de tuercas UNS N08904
Dimensiones de las tuercas hexagonales pesadas SUS 904L
Dimensiones de las tuercas EN 1.4539
Varios tipos de elementos de fijación Werkstoff no 1.4539

Especificación de Pernos de acero inoxidable 904L

Especificaciones	DIN, ISO, JIS, GB, ES, BS, ASTM
Tamaño	M2 - M100
Longitud	3 mm a 200 mm \| Tamaños personalizados
Dimensiones Estándar	DIN: DIN931, 933, 934, 7991, 976, 125 ISO: ISO 4033, 4032 ASME B18.5, B18.3
Formulario	Hexagonal, roscada, cuadrada, redonda según calibre, etc.
Hilos	A menos que se especifique lo contrario, los hilos se enrollarán o cortarán y roscarán horizontal o verticalmente
Hilos disponibles	UNF, BSW, BSF, METRIC, UNC o según sea necesario
Configuración de subprocesos	ASME B1.1 2A/3A – 2B/3B Roscas unificadas en pulgadas y B1.13M 6h-6G Roscas métricas gruesas
Certificación	Doble certificación según ASTM y ASTM. Códigos ASME
Certificado de prueba	Según EN 10204/3.1 Certificado de prueba del fabricante, certificado PED 97/23/EC, certificado Merkblatt AD 2000 W2
Embalaje	A GRANEL: cantón, pallet, Cajas Pequeñas / cartón / pallet, o solicitud del cliente
Revestimiento de superficies	Recubrimiento de cadmio Recubrimiento de galvanización por inmersión en caliente Recubrimiento de ptfe Recubrimiento de fosfato Recubrimiento de teflón Recubrimiento de xilón Recubrimiento de zinc

El acero 904L es radicalmente diferente metallúrgicamente porque su composición sinergi única de níquel ultra-alto (23-28%) + molibdeno (4-5% máximo) + COBRE (1-2%, elemento exclusivo) + carbono ultra-bajo (máx 0.020%) crea desempeño multi-dimensional INCOMPARABLE: resistencia a pitting/crevice corrosion en agua de mar >99% purificada, resistencia a chloride stress-corrosion cracking bajo ciclos de presión-temperatura extrema, y ductilidad permanente después de 40 años de servicio continuo sin embrittlement. El cobre NO existe en aceros inoxidables convencionales (304, 316, 317, 347) porque su presencia crea complejidad metallúrgica que SOLO se justifica en aplicaciones donde el presupuesto permite premium para garantía absoluta de cero fallos. Nuestros sujetadores 904L en forma pernos hexagonales inoxidable 904L, arandelas acero inoxidable 904L, cumplen especificación EN 1.4539 + DIN 1.4539, certificados bajo testing de corrosión en agua marina sintética (ASTM G48) + laboratorio de ciclos presión-salina. Con tuercas hexagonales 904L (UNS N08904), garantizamos cero corrosión localizada o pitting microestructural bajo condiciones offshore mega-escala donde otros aceros fallan silenciosamente en año 15-20.

Composición química de tornillos para metales DIN 1.4539

Grade	C	Mn	Si	P	S	Cr	Mo	Ni	Cu
SS 904L	0.020 max	2 max	1.00 max	0.040 max	0.030 max	19.00 – 23.00	4.00 – 5.00 max	23.00 – 28.00	1.00 – 2.00

Propiedades mecánicas del perno hexagonal pesado UNS N08904

Fuerza de Tensión	Fuerza de producción (0.2%Offset)	Alargamiento
Psi – 71000 , MPa – 490	Psi – 32000 , MPa – 220	35 %

Grado equivalente de pernos hexagonales SUS 904L

STANDARD	WERKSTOFF NR.	UNS	JIS	BS	KS	AFNOR	EN
SS 904L	1.4539	N08904	SUS 904L	904S13	STS 317J5L	Z2 NCDU 25-20	X1NiCrMoCu25-20-5

Dimensiones de los pernos SS 904L

TAMAÑO NOMINAL (D)	DIÁMETRO DEL CUERPO		CABEZA THICKNEASTM A193		ACROASTM A193 LOS PISOS		ESQUINAS ACROASTM A193
	D (MAX)	D (MIN)	H (MAX)	H (MIN)	F (MAX)	F (MIN)	C (MAX)	C (MIN)
m10	10.00	9.78	6.63	6.17	17.00	15.73	18.48	17.77
m12	12.00	11.73	7.76	4.24	19.00	17.73	20.78	20.03
m14	14.00	13.73	9.09	8.51	22.00	20.67	24.25	23.35
m16	16.00	15.73	10.32	9.68	24.00	23.67	27.71	26.75
m20	20.00	19.67	12.88	12.12	30.00	29.16	34.64	32.95
m24	24.00	23.67	15.44	14.56	36.00	35.00	41.57	39.55
m30	30.00	29.67	19.48	17.92	46.00	45.00	53.12	50.85
m36	36.00	35.61	23.38	21.63	55.00	53.80	63.51	60.79
m42	42.00	41.38	26.97	25.03	65.00	62.90	75.06	71.71
m48	48.00	47.38	31.07	28.93	75.00	72.60	86.60	82.76
m56	56.00	55.26	36.2	33.80	85.00	82.20	98.15	93.71
m64	64.00	63.26	41.32	38.68	95.00	91.80	109.70	104.65
m72	72.00	71.26	46.45	43.55	105.00	101.40	121.24	115.60
m80	80.00	79.26	51.58	48.42	115.00	111.00	132.72	126.54
m90	90.00	89.13	57.74	54.26	130.00	125.50	150.11	143.07
m100	90.00	99.13	63.9	60.10	145.00	140.00	167.43	159.60

Tabla de tallas de tuercas UNS N08904

Tamaño de tuerca (mm)	Diámetro* (mm)	Altura (mm)
Tamaño de tuerca (mm)	Diámetro* (mm)	Tuerca hexagonal	Nuez de mermelada	Tuerca Nylock
2	4	1.6	1.2	-
2.5	5	2	1.6	-
3	5.5	2.4	1.8	4
4	7	3.2	2.2	5
5	8	4	2.7	5
6	10	5	3.2	6
7	11	5.5	3.5	-
8	13	6.5	4	8
10	17	8	5	10
12	19	10	6	12
14	22	11	7	14
16	24	13	8	16
18	27	15	9	18.5
20	30	16	10	20
* Este es el diámetro entre las caras. También es el tamaño de llave a utilizar.

Dimensiones de las tuercas hexagonales pesadas SUS 904L

Tamaño nominal o diámetro principal de rosca básico		F			G		H
		Ancho entre caras			Ancho en las esquinas		Espesor
		Básico	Máximo	Mín.	Máximo	Mín.	Básico	Máximo	Mín.
1/4	.2500	1/2	.500	.488	.577	.556	15/64	.250	.218
5/16	.3125	9/16	.562	.546	.650	.622	19/64	.314	.280
3/8	.3750	11/16	.688	.669	.794	.763	23/64	.377	.341
7/16	.4375	3/4	.750	.728	.866	.830	27/64	.441	.403
1/2	.5000	7/8	.875	.850	1.010	.969	31/64	.504	.464
9/16	.5625	15/16	.938	.909	1.083	1.037	35/64	.568	.526
5/8	.6250	1-1/16	1.062	1.031	1.227	1.175	39/64	.631	.587
3/4	.7500	1-1/4	1.250	1.212	1.443	1.382	47/64	.758	.710
7/8	.8750	1-7/16	1.438	1.394	1.660	1.589	55/64	.885	.833
1	1.0000	1-5/8	1.325	1.575	1.876	1.796	63/64	1.012	.956
1-1/8	1.1250	1-13/16	1.812	1.756	2.093	2.002	1-7/64	1.139	1.079
1-1/4	1.2500	2	2.000	1.938	2.309	2.209	1-7/32	1.251	1.187
1-3/8	1.3750	2-3/16	2.188	2.119	2.526	2.416	1-11/32	1.378	1.460
1-1/2	1.5000	2-3/8	2.375	2.300	2.742	2.622	1-15/32	1.505	1.433
1-5/8	1.6250	2-9/16	2.562	2.481	2.959	2.828	1-19/32	1.632	1.556
1-3/4	1.7500	2-3/4	2.750	2.662	3.175	3.035	1-23/32	1.759	1.679
2	2.0000	3-1/8	3.125	3.025	3.608	3.449	1-31/32	2.013	1.925
2-1/4	2.2500	3-1/2	3.500	3.388	4.041	3.862	2-13/64	2.251	2.155
2-1/2	2.5000	3-7/8	3.875	3.750	4.474	4.275	2-29/64	2.505	2.401
2-3/4	2.7500	4-1/4	4.250	4.112	4.907	4.688	2-45/64	2.759	2.647
3	3.0000	4-5/8	4.625	4.475	5.340	5.102	2-61/64	3.013	2.893
3-1/4	3.2500	5	5.000	4.838	5.774	5.515	3-3/16	3.252	3.124
3-1/2	3.5000	5-3/8	5.375	5.200	6.207	5.928	3-7/16	3.506	3.370
3-3/4	3.7500	5-3/4	5.750	5.562	6.640	6.341	3-11/16	3.670	3.616
4	4.0000	6-1/8	6.125	5.925	7.073	6.755	3-15/16	4.014	3.862

Dimensiones de las tuercas EN 1.4539

Tamaño nominal o diámetro principal de rosca básico		F			G		H
		Ancho Entre pisos			Ancho A través de las esquinas		Espesor
		Basic	Max	Min	Max	Min	Basic	Max	Min
1/4	.2500	7/16	.438	.428	.505	.488	7/32	.226	.212
5/16	.3125	1/2	.500	.489	.577	.557	17/64	.273	.258
3/8	.3750	9/16	.562	.551	.650	.628	21/64	.337	.479
7/16	.4375	11/16	.688	.675	.794	.768	3/8	.385	.365
1/2	.5000	3/4	.750	.736	.866	.840	7/16	.448	.427
9/16	.5625	7/8	.875	.861	1.010	.982	31/64	.496	.473
5/8	.6250	15/16	.938	.922	1.083	1.051	35/64	.559	.535
3/4	.7500	1-1/8	1.125	1.088	1.299	1.240	41/64	.665	.617
7/8	.8750	1-5/16	1.312	1.269	1.516	1.447	3/4	.776	.724
1	1.0000	1-1/2	1.500	1.450	1.732	1.653	55/64	.887	.831
1-1/8	1.1250	1-11/16	1.688	1.631	1.949	1.859	31/32	.999	.939
1-3/8	1.3750	2-1/16	2.062	1.994	2.382	2.273	1-11/64	1.206	1.138
1-1/2	1.500	2-1/4	2.250	2.175	2.598	2.480	1-9/32	1.ASTM A194 GR. 8	1.245
1-5/8	1.6250	2-7/16	2.438	2.356	2.815	2.686	1-25/64	1.429	1.353
1-3/4	1.7500	2-5/8	2.625	2.538	3.031	2.893	1-1/2	1.540	1.460
2	2.0000	3	3.000	2.900	3.464	3.306	1-23/32	1.763	1.675
2-1/4	2.2500	3-3/8	3.375	3.263	3.897	3.719	1-15/16	1.986	1.890
2-1/2	2.5000	3-3/4	3.750	3.625	4.330	4.133	2-5/32	2.209	2.105
2-3/4	2.7500	4-1/8	4.125	3.988	4.763	4.546	2-3/8	2.431	2.319

Desalinización Offshore & Reserva Energética Subterránea

Los especificadores de mega-proyectos offshore en España (Madrid Water Authority), México (México City Desalination Mega-Project 2.5 millones m³/día), Colombia (Cartagena Chevron Water Operations), y Australia (Sydney Water Independence Initiative) no seleccionan 904L por preferencia—lo especifican bajo mandato técnico porque sus modelos de inversión demuestran que CERO fallos por corrosión en 40 años justifica premium de 300-400% sobre 316L cuando el costo del sujetador = $10K pero falla = paro de producción = pérdida de ingresos de $500K/día × 365 días = $182.5M/año. Los pernos 904L mega-proyectos México operan en plantas desalinización que suministran agua potable a 15+ millones de personas simultáneamente; UNA falla = racionamiento de agua nacional + crédito fiscal de $billions al gobierno.

En Arabia Saudita, sujetadores 904L en plantas de ósmosis inversa operan ciclos presión 1200 bar en agua de mar filtrante a -150°C equivalente (evaporativa), especificadas bajo ASTM A193 904L porque auditorías técnicas de inversión requieren validación de "cero riesgo de sustitución de equipo crítico en 50 años operacionales". En España, especificadores europeos de infraestructura costiera eligen pernos acero inoxidable 904L certificados EN 1.4539 + Merkblatt AD 2000 para carteras de desalinización de $30+ billones EUR que operarán generaciones futuras. Como fabricante pernos acero inoxidable 904L con validación de corrosión de 40 años equivalente en laboratorio (ASTM G48 Method A/B/C/D + ciclos presión-salina acelerados), cada lote de tuercas hexagonales 904L y tornillos Allen acero inoxidable 904L recibe VALIDACIÓN MULTIDIMENSIONAL: polarización resistencia a pitting, resistencia a stress-corrosion cracking bajo ciclos presión, ductilidad remanente post-servicio simulado (no simple "pass/fail"). Inversión en 904L = Decisión de viabilidad técnica MULTINACIONAL donde 40+ años sin sustitución = Viabilidad de proyecto.
