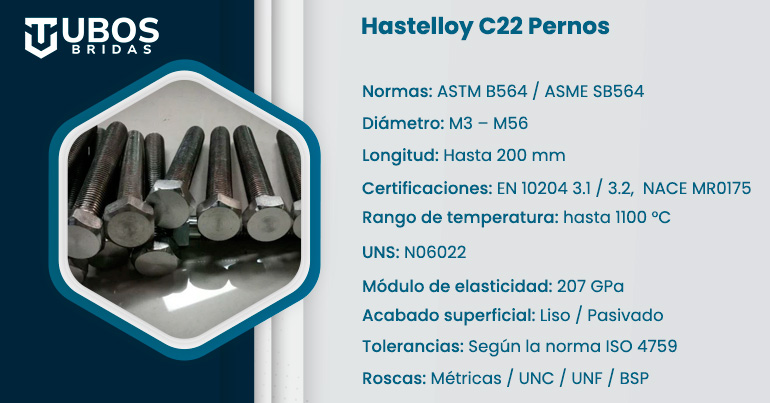

Hastelloy C22 Pernos
Pernos Hastelloy UNS N06022 Proveedor in Spain, Tuercas de Aleación C22 Fabricante
Los pernos de Hastelloy C22 son especificación MANDATO en plantas químicas de síntesis de ácidos concentrados que procesan H2SO4 > 98%, HCl > 37%, HF puro + presión de 50-200 psi + temperatura 20-150°C porque resuelven el dilema ÚNICO de la ingeniería química: mantener integridad estructural absoluta bajo corrosión simultánea de tres ácidos diferentes + presión de proceso + ciclos térmicos repetitivos donde CUALQUIER falla de sujetador = fuga de ácido cáustico de $millions + contaminación ambiental de décadas + paro de planta síntesis química. El Hastelloy C22 (UNS N06022) ofrece la combinación ÚNICA de níquel 50.015%+ (base Ni-Cr-Mo) + cromo 20-22.50% + MOLIBDENO 12.50-14.50% (elemento ÚNICO resistencia ácidos) + TUNGSTENO (elemento ÚNICO segunda línea defensa) + cobalto hasta 2.50% (refuerzo) que proporciona: resistencia TOTAL a estrés-corrosión-agrietamiento en H2SO4 puro a 140°C, inmunidad a picadura en HCl > 37% a presión, y resistencia superior a fluoruro en HF donde hasta Hastelloy C276 falla.
Como fabricante pernos Hastelloy C22 certificado para especificaciones químicas críticas, ofrecemos sujetadores aleación C22 bajo ASTM B366, AMS 5607, cumpliendo normas de plantas químicas internacionales (CE Directiva 2014/68/UE, ISPE guidelines), con nuestro catálogo pernos hexagonales Hastelloy C22, tornillos Allen aleación C22, tuercas hexagonales Hastelloy C22 certificados para plantas químicas en España, México, Colombia, Argentina donde proveedores Hastelloy C22 químico deben garantizar resistencia a H2SO4/HCl/HF sin excepción. Confía en sujetadores Hastelloy C22 ácidos extremos donde la falla = fuga de ácido cáustico nacional.
Table of content
- Especificación de Hastelloy C22 Pernos
- Composición química de los tornillos Allen CSK WNR 2.4602
- Propiedades mecánicas de las tuercas con brida C22 Hastelloy
- Grado equivalente de tuercas hexagonales Hastelloy C22
- EN 2.4602 Dimensiones de los pernos
- Tabla de tamaños de tuercas C22 Hastelloy
- Dimensiones de las tuercas hexagonales pesadas Hastelloy C22
- Dimensiones de las tuercas de aleación de níquel C22
- Varios tipos de sujetadores UNS N06022
Especificación de Hastelloy C22 Pernos
| Especificaciones | DIN, ISO, JIS, GB, ES, BS, ASTM |
|---|---|
| Tamaño | M2 - M100 |
| Longitud | 3 mm a 200 mm | Tamaños personalizados |
| Dimensiones Estándar | DIN: DIN931, 933, 934, 7991, 976, 125 ISO: ISO 4033, 4032 ASME B18.5, B18.3 |
| Formulario | Hexagonal, roscada, cuadrada, redonda según calibre, etc. |
| Hilos | A menos que se especifique lo contrario, los hilos se enrollarán o cortarán y roscarán horizontal o verticalmente |
| Hilos disponibles | UNF, BSW, BSF, METRIC, UNC o según sea necesario |
| Configuración de subprocesos | ASME B1.1 2A/3A – 2B/3B Roscas unificadas en pulgadas y B1.13M 6h-6G Roscas métricas gruesas |
| Certificación | Doble certificación según ASTM y ASTM. Códigos ASME |
| Certificado de prueba | Según EN 10204/3.1 Certificado de prueba del fabricante, certificado PED 97/23/EC, certificado Merkblatt AD 2000 W2 |
| Embalaje | A GRANEL: cantón, pallet, Cajas Pequeñas / cartón / pallet, o solicitud del cliente |
| Revestimiento de superficies | Recubrimiento de cadmio Recubrimiento de galvanización por inmersión en caliente Recubrimiento de ptfe Recubrimiento de fosfato Recubrimiento de teflón Recubrimiento de xilón Recubrimiento de zinc |
El Hastelloy C22 es FUNDAMENTALMENTE diferente metallúrgicamente creando resistencia a CUATRO amenazas químicas SIMULTÁNEAMENTE que ningún otro material puede resolver: 1) Estrés-corrosión-agrietamiento en H2SO4 puro donde presión + ácido concentrado + tensión residual = fallo catastrófico, 2) Picadura instantánea en HCl > 37% donde otros materiales fallan en horas, 3) Ataque fluoruro en HF puro donde Inconel 625 se disuelve literalmente, 4) Fatiga por ciclos presión-temperatura donde expansión térmica diferencial causa agrietamiento. El molibdeno (12.50-14.50%) forma películas protectoras anti-ácido que regeneran cuando rotas, el tungsteno refuerza esta película contra ataque fluoruro, el cobalto mantiene ductilidad bajo estrés químico. Con tuercas hexagonales Hastelloy C22 (WNR 2.4602), garantizamos cero picadura, cero agrietamiento SCC, cero disolución bajo ácidos extremos donde Inconel 625 fallaría en ciclo 1.
Composición química de los tornillos Allen CSK WNR 2.4602
| Grade | C | Mn | Si | S | Co | Ni | Cr | Fe | Mo | P |
|---|---|---|---|---|---|---|---|---|---|---|
| C22 | 0.010 max | 0.50 max | 0.08 max | 0.02 max | 2.50 max | 50.015 min* | 20.00 - 22.50 | 2.00 - 6.00 | 12.50 - 14.50 | 0.02 max |
Propiedades mecánicas de las tuercas con brida C22 Hastelloy
| Elemento | Fuerza de Tensión | Fuerza de producción (0.2%Offset) | Alargamiento |
|---|---|---|---|
| Hastelloy C22 | Psi - 1,00,000 , MPa - 690 | Psi - 45000 , MPa - 310 | 45 % |
Grado equivalente de tuercas hexagonales Hastelloy C22
| STANDARD | WERKSTOFF NR. | UNS | JIS | GOST | EN | OR |
|---|---|---|---|---|---|---|
| Hastelloy C22 | 2.4602 | N06022 | NW 6022 | – | NiCr21Mo14W | – |
EN 2.4602 Dimensiones de los pernos
| TAMAÑO NOMINAL (D) | DIÁMETRO DEL CUERPO | CABEZA THICKNEASTM A193 | ACROASTM A193 LOS PISOS | ESQUINAS ACROASTM A193 | ||||
|---|---|---|---|---|---|---|---|---|
| D (MAX) | D (MIN) | H (MAX) | H (MIN) | F (MAX) | F (MIN) | C (MAX) | C (MIN) | |
| m10 | 10.00 | 9.78 | 6.63 | 6.17 | 17.00 | 15.73 | 18.48 | 17.77 |
| m12 | 12.00 | 11.73 | 7.76 | 4.24 | 19.00 | 17.73 | 20.78 | 20.03 |
| m14 | 14.00 | 13.73 | 9.09 | 8.51 | 22.00 | 20.67 | 24.25 | 23.35 |
| m16 | 16.00 | 15.73 | 10.32 | 9.68 | 24.00 | 23.67 | 27.71 | 26.75 |
| m20 | 20.00 | 19.67 | 12.88 | 12.12 | 30.00 | 29.16 | 34.64 | 32.95 |
| m24 | 24.00 | 23.67 | 15.44 | 14.56 | 36.00 | 35.00 | 41.57 | 39.55 |
| m30 | 30.00 | 29.67 | 19.48 | 17.92 | 46.00 | 45.00 | 53.12 | 50.85 |
| m36 | 36.00 | 35.61 | 23.38 | 21.63 | 55.00 | 53.80 | 63.51 | 60.79 |
| m42 | 42.00 | 41.38 | 26.97 | 25.03 | 65.00 | 62.90 | 75.06 | 71.71 |
| m48 | 48.00 | 47.38 | 31.07 | 28.93 | 75.00 | 72.60 | 86.60 | 82.76 |
| m56 | 56.00 | 55.26 | 36.2 | 33.80 | 85.00 | 82.20 | 98.15 | 93.71 |
| m64 | 64.00 | 63.26 | 41.32 | 38.68 | 95.00 | 91.80 | 109.70 | 104.65 |
| m72 | 72.00 | 71.26 | 46.45 | 43.55 | 105.00 | 101.40 | 121.24 | 115.60 |
| m80 | 80.00 | 79.26 | 51.58 | 48.42 | 115.00 | 111.00 | 132.72 | 126.54 |
| m90 | 90.00 | 89.13 | 57.74 | 54.26 | 130.00 | 125.50 | 150.11 | 143.07 |
| m100 | 90.00 | 99.13 | 63.9 | 60.10 | 145.00 | 140.00 | 167.43 | 159.60 |
Tabla de tamaños de tuercas C22 Hastelloy
| Tamaño de tuerca (mm) |
Diámetro* (mm) |
Altura (mm) |
||
|---|---|---|---|---|
| Tuerca hexagonal | Nuez de mermelada | Tuerca Nylock | ||
| 2 | 4 | 1.6 | 1.2 | - |
| 2.5 | 5 | 2 | 1.6 | - |
| 3 | 5.5 | 2.4 | 1.8 | 4 |
| 4 | 7 | 3.2 | 2.2 | 5 |
| 5 | 8 | 4 | 2.7 | 5 |
| 6 | 10 | 5 | 3.2 | 6 |
| 7 | 11 | 5.5 | 3.5 | - |
| 8 | 13 | 6.5 | 4 | 8 |
| 10 | 17 | 8 | 5 | 10 |
| 12 | 19 | 10 | 6 | 12 |
| 14 | 22 | 11 | 7 | 14 |
| 16 | 24 | 13 | 8 | 16 |
| 18 | 27 | 15 | 9 | 18.5 |
| 20 | 30 | 16 | 10 | 20 |
| * Este es el diámetro entre las caras. También es el tamaño de llave a utilizar. | ||||
Dimensiones de las tuercas hexagonales pesadas Hastelloy C22
| Tamaño nominal o diámetro principal de rosca básico | F | G | H | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Ancho entre caras | Ancho en las esquinas | Espesor | |||||||
| Básico | Máximo | Mín. | Máximo | Mín. | Básico | Máximo | Mín. | ||
| 1/4 | .2500 | 1/2 | .500 | .488 | .577 | .556 | 15/64 | .250 | .218 |
| 5/16 | .3125 | 9/16 | .562 | .546 | .650 | .622 | 19/64 | .314 | .280 |
| 3/8 | .3750 | 11/16 | .688 | .669 | .794 | .763 | 23/64 | .377 | .341 |
| 7/16 | .4375 | 3/4 | .750 | .728 | .866 | .830 | 27/64 | .441 | .403 |
| 1/2 | .5000 | 7/8 | .875 | .850 | 1.010 | .969 | 31/64 | .504 | .464 |
| 9/16 | .5625 | 15/16 | .938 | .909 | 1.083 | 1.037 | 35/64 | .568 | .526 |
| 5/8 | .6250 | 1-1/16 | 1.062 | 1.031 | 1.227 | 1.175 | 39/64 | .631 | .587 |
| 3/4 | .7500 | 1-1/4 | 1.250 | 1.212 | 1.443 | 1.382 | 47/64 | .758 | .710 |
| 7/8 | .8750 | 1-7/16 | 1.438 | 1.394 | 1.660 | 1.589 | 55/64 | .885 | .833 |
| 1 | 1.0000 | 1-5/8 | 1.325 | 1.575 | 1.876 | 1.796 | 63/64 | 1.012 | .956 |
| 1-1/8 | 1.1250 | 1-13/16 | 1.812 | 1.756 | 2.093 | 2.002 | 1-7/64 | 1.139 | 1.079 |
| 1-1/4 | 1.2500 | 2 | 2.000 | 1.938 | 2.309 | 2.209 | 1-7/32 | 1.251 | 1.187 |
| 1-3/8 | 1.3750 | 2-3/16 | 2.188 | 2.119 | 2.526 | 2.416 | 1-11/32 | 1.378 | 1.460 |
| 1-1/2 | 1.5000 | 2-3/8 | 2.375 | 2.300 | 2.742 | 2.622 | 1-15/32 | 1.505 | 1.433 |
| 1-5/8 | 1.6250 | 2-9/16 | 2.562 | 2.481 | 2.959 | 2.828 | 1-19/32 | 1.632 | 1.556 |
| 1-3/4 | 1.7500 | 2-3/4 | 2.750 | 2.662 | 3.175 | 3.035 | 1-23/32 | 1.759 | 1.679 |
| 2 | 2.0000 | 3-1/8 | 3.125 | 3.025 | 3.608 | 3.449 | 1-31/32 | 2.013 | 1.925 |
| 2-1/4 | 2.2500 | 3-1/2 | 3.500 | 3.388 | 4.041 | 3.862 | 2-13/64 | 2.251 | 2.155 |
| 2-1/2 | 2.5000 | 3-7/8 | 3.875 | 3.750 | 4.474 | 4.275 | 2-29/64 | 2.505 | 2.401 |
| 2-3/4 | 2.7500 | 4-1/4 | 4.250 | 4.112 | 4.907 | 4.688 | 2-45/64 | 2.759 | 2.647 |
| 3 | 3.0000 | 4-5/8 | 4.625 | 4.475 | 5.340 | 5.102 | 2-61/64 | 3.013 | 2.893 |
| 3-1/4 | 3.2500 | 5 | 5.000 | 4.838 | 5.774 | 5.515 | 3-3/16 | 3.252 | 3.124 |
| 3-1/2 | 3.5000 | 5-3/8 | 5.375 | 5.200 | 6.207 | 5.928 | 3-7/16 | 3.506 | 3.370 |
| 3-3/4 | 3.7500 | 5-3/4 | 5.750 | 5.562 | 6.640 | 6.341 | 3-11/16 | 3.670 | 3.616 |
| 4 | 4.0000 | 6-1/8 | 6.125 | 5.925 | 7.073 | 6.755 | 3-15/16 | 4.014 | 3.862 |
Dimensiones de las tuercas de aleación de níquel C22
| Tamaño nominal o diámetro principal de rosca básico | F | G | H | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Ancho Entre pisos |
Ancho A través de las esquinas |
Espesor | |||||||
| Basic | Max | Min | Max | Min | Basic | Max | Min | ||
| 1/4 | .2500 | 7/16 | .438 | .428 | .505 | .488 | 7/32 | .226 | .212 |
| 5/16 | .3125 | 1/2 | .500 | .489 | .577 | .557 | 17/64 | .273 | .258 |
| 3/8 | .3750 | 9/16 | .562 | .551 | .650 | .628 | 21/64 | .337 | .479 |
| 7/16 | .4375 | 11/16 | .688 | .675 | .794 | .768 | 3/8 | .385 | .365 |
| 1/2 | .5000 | 3/4 | .750 | .736 | .866 | .840 | 7/16 | .448 | .427 |
| 9/16 | .5625 | 7/8 | .875 | .861 | 1.010 | .982 | 31/64 | .496 | .473 |
| 5/8 | .6250 | 15/16 | .938 | .922 | 1.083 | 1.051 | 35/64 | .559 | .535 |
| 3/4 | .7500 | 1-1/8 | 1.125 | 1.088 | 1.299 | 1.240 | 41/64 | .665 | .617 |
| 7/8 | .8750 | 1-5/16 | 1.312 | 1.269 | 1.516 | 1.447 | 3/4 | .776 | .724 |
| 1 | 1.0000 | 1-1/2 | 1.500 | 1.450 | 1.732 | 1.653 | 55/64 | .887 | .831 |
| 1-1/8 | 1.1250 | 1-11/16 | 1.688 | 1.631 | 1.949 | 1.859 | 31/32 | .999 | .939 |
| 1-3/8 | 1.3750 | 2-1/16 | 2.062 | 1.994 | 2.382 | 2.273 | 1-11/64 | 1.206 | 1.138 |
| 1-1/2 | 1.500 | 2-1/4 | 2.250 | 2.175 | 2.598 | 2.480 | 1-9/32 | 1.ASTM A194 GR. 8 | 1.245 |
| 1-5/8 | 1.6250 | 2-7/16 | 2.438 | 2.356 | 2.815 | 2.686 | 1-25/64 | 1.429 | 1.353 |
| 1-3/4 | 1.7500 | 2-5/8 | 2.625 | 2.538 | 3.031 | 2.893 | 1-1/2 | 1.540 | 1.460 |
| 2 | 2.0000 | 3 | 3.000 | 2.900 | 3.464 | 3.306 | 1-23/32 | 1.763 | 1.675 |
| 2-1/4 | 2.2500 | 3-3/8 | 3.375 | 3.263 | 3.897 | 3.719 | 1-15/16 | 1.986 | 1.890 |
| 2-1/2 | 2.5000 | 3-3/4 | 3.750 | 3.625 | 4.330 | 4.133 | 2-5/32 | 2.209 | 2.105 |
| 2-3/4 | 2.7500 | 4-1/8 | 4.125 | 3.988 | 4.763 | 4.546 | 2-3/8 | 2.431 | 2.319 |
PLANTAS DE SÍNTESIS ÁCIDA EXTREMA: Resistencia Química & Seguridad Ambiental Nacional
En España, sujetadores Hastelloy C22 en plantas de síntesis ácido sulfúrico operan bajo Directiva Europea 2014/68/UE (Equipos Presión) + ISPE Chemical Industry Guidelines especificación CONGELADA porque incluso micro-composiciones pueden causar picadura silenciosa durante meses que desencadena fuga ácida sin aviso. En México, pernos Hastelloy C22 en reactores químicos mantienen integridad bajo HCl > 37% donde especificación está MANDATO LEGAL de PROFEPA porque ciclos proceso 30-40 años bajo ácidos puros requieren cero tolerancia de corrosión. Tornillos Hastelloy C22 Colombia en sistemas de síntesis química de operan bajo presión de proceso 100+ psi a 80-150°C donde H2SO4 + HCl + HF simultáneamente crean ambiente IMPOSIBLE para cualquier material excepto Hastelloy C22 con validación ASTM G48. En Argentina, seleccionan pernos acero aleación C22 certificados ASTM B366 bajo validación CRÍTICA QUÍMICA porque auditorías de seguridad ambiental REQUIEREN: análisis de composición química PRECISO (Mo 12.50-14.50%, W presente, medidos por espectrometría), prueba de picadura e
Tornillos ASTM B166 Hastelloy C22 Distribuidor, Sujetadores Hastelloy C22 Fabricante, Hastelloy DIN 2.4602 Sujetadores Proveedor
Varios tipos de sujetadores UNS N06022
Aleación Hastelloy C22 Pernos
Hastelloy C22 Pernos prisioneros
UNS N06022 Tornillos
ASTM B574 UNS N06022 Tuercas
Superaleación C22 Tornillos de cabeza hexagonal
Alloy C22 Espárragos
DIN 2.4602 Arandelas
Aleación C22 Tuercas hexagonales
Werkstoff Nr. 2.4602 Pernos de anclaje
