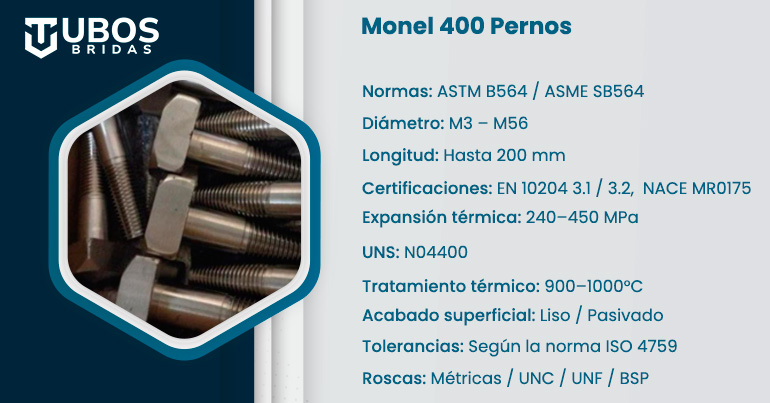

Monel 400 Pernos
ASTM B166 Monel 400 Pernos Proveedor in Spain, Aleación de 400 nueces Fabricante
Cuando los proyectos de ingeniería se desarrollan en entornos marinos, costeros o en contacto directo con agua de mar, los Monel 400 Pernos se convierten en la opción técnicamente superior frente a cualquier acero inoxidable convencional. La aleación 400 está compuesta principalmente por níquel (mínimo 63%) y cobre (28–34%), una combinación que le otorga una resistencia natural a la corrosión por agua salada, vapor marino y ácidos diluidos sin necesidad de recubrimientos adicionales. Fabricamos Aleación 400 Pernos prisioneros bajo la norma ASTM F467 UNS N04400, garantizando la trazabilidad completa del material desde la colada hasta el producto terminado. Nuestros sujetadores Monel 400 son ampliamente utilizados en la industria naval, plataformas offshore, desalinizadoras y sistemas de manejo de agua salobre en toda América Latina y España, donde las condiciones climáticas costeras exigen materiales que no fallen ante la corrosión galvánica ni la fatiga por ciclos de humedad. Contamos con stock disponible y capacidad de despacho express hacia México, Colombia, Venezuela, Ecuador, Brasil y España.
La correcta selección del tipo de sujetador es tan importante como la elección del material en sí. Las Alloy 400 Tuercas son ideales para conexiones bridadas en sistemas de tuberías que transportan fluidos corrosivos, ya que su alta ductilidad permite absorber las vibraciones y dilataciones térmicas sin comprometer la estanqueidad de la junta. Para instalaciones estructurales donde los equipos deben anclarse sobre bases de concreto en zonas húmedas o de atmósfera salina — como muelles, terminales portuarios o plantas de tratamiento de agua costera — los Aleación 400 Pernos de anclaje ofrecen una vida útil significativamente mayor que los anclajes de acero galvanizado o acero inoxidable 316L, evitando costosos procesos de sustitución prematura. Por su parte, los UNS N04400 Espárragos son la solución estándar en bridas de alta presión y conexiones de válvulas en refinerías y plantas petroquímicas, donde se requiere torque controlado y una fuerza de sujeción estable ante variaciones de temperatura. Toda nuestra gama de sujetadores Monel 400 se suministra con doble certificación ASTM/ASME y puede acompañarse de informes de ensayos mecánicos y pruebas de composición química a solicitud del cliente.
Table of content
- Especificación de sujetadores Monel 400
- Composición química de las tuercas hexagonales de aleación de níquel 400
- Propiedades mecánicas de las arandelas planas Monel Alloy 400
- Grado equivalente de tuercas con brida WNR 2.4360
- Dimensiones del perno UNS N04400
- Tabla de tamaños de tuercas de aleación 400
- Dimensiones de las tuercas hexagonales pesadas de aleación de níquel 400
- Dimensiones de las tuercas Monel Alloy 400
- Varios tipos de sujetadores WNR 2.4360
Especificación de sujetadores Monel 400
| Especificaciones | DIN, ISO, JIS, GB, ES, BS, ASTM |
|---|---|
| Tamaño | M2 - M100 |
| Longitud | 3 mm a 200 mm | Tamaños personalizados |
| Formulario | Hexagonal, cuadrada, roscada, redonda según calibre, etc. |
| Dimensiones Estándar | DIN: DIN 931, 7991, 933, 976, 934, 125 ISO: ISO 4032, 4033 ASME B18.5, B18.3 |
| Hilos disponibles | METRIC, UNF, BSW, BSF, UNC o según sea necesario |
| Hilos | A menos que se especifique lo contrario, los hilos se enrollarán o cortarán y roscarán horizontal o verticalmente |
| Configuración de subprocesos | ASME B1.1 2A/3A – 2B/3B Roscas unificadas en pulgadas y B1.13M 6h-6G Roscas métricas gruesas |
| Certificado de prueba | Según EN 10204/3.1 Certificado de prueba del fabricante, certificado PED 97/23/EC, certificado Merkblatt AD 2000 W2 |
| Certificación | Doble certificación según ASTM y ASTM. Códigos ASME |
| Embalaje | A GRANEL: pallet, cantón, Cajas Pequeñas / cartón / pallet, o solicitud del cliente |
| Revestimiento de superficies | Recubrimiento de fosfato Recubrimiento de cadmio Recubrimiento de galvanización por inmersión en caliente Recubrimiento de ptfe Recubrimiento de teflón Recubrimiento de xilón Recubrimiento de zinc |
El Monel 400 es uno de los materiales con mayor número de denominaciones equivalentes en los sistemas de normalización internacionales, lo que a menudo genera confusión en los departamentos de compras y especificación técnica. Las Monel 2.4360 Arandelas bajo norma DIN son idénticas en composición y propiedades a las arandelas designadas como UNS N04400 bajo ASTM, y ambas deben mostrar un contenido de níquel mínimo del 63% con cobre como segundo elemento mayoritario para considerarse auténtica aleación Monel 400. Las Aleación Monel 400 Tuercas hexagonales que fabricamos cumplen simultáneamente con las especificaciones ASME B18.2.2, DIN 934 e ISO 4032, lo que facilita su homologación en proyectos con planos de ingeniería multicontinentales sin necesidad de realizar sustituciones o solicitar aprobaciones adicionales. Los WERKSTOFF NR. 2.4360 Tornillos de cabeza hexagonal, frecuentemente requeridos en proyectos con especificaciones alemanas o europeas, son equivalentes directos a los tornillos ASTM F467 N04400 y pueden suministrarse con marcado CE y certificado de prueba EN 10204/3.1 para cumplir con la Directiva de Equipos a Presión (PED 97/23/EC). Si su equipo de ingeniería trabaja con especificaciones mixtas, nuestro departamento técnico puede asistirle en la conciliación de equivalencias sin cargo adicional.
Composición química de las tuercas hexagonales de aleación de níquel 400
| Grade | C | Mn | Si | S | Cu | Fe | Ni |
|---|---|---|---|---|---|---|---|
| Monel 400 | 0.30 max | 2.00 max | 0.50 max | 0.024 max | 28.00 - 34.00 | 2.50 max | 63.00 min |
Propiedades mecánicas de las arandelas planas Monel Alloy 400
| Elemento | Fuerza de Tensión | Fuerza de producción (0.2%Offset) | Alargamiento |
|---|---|---|---|
| Monel 400 | Psi - 80,000 , MPa - 550 | Psi - 35,000 , MPa - 240 | 40 % |
Grado equivalente de tuercas con brida WNR 2.4360
| STANDARD | UNS | WERKSTOFF NR. | AFNOR | EN | JIS | BS | GOST |
|---|---|---|---|---|---|---|---|
| Monel 400 | N04400 | 2.4360 | NU-30M | NiCu30Fe | NW 4400 | NA 13 | МНЖМц 28-2,5-1,5 |
Dimensiones del perno UNS N04400
| TAMAÑO NOMINAL (D) | DIÁMETRO DEL CUERPO | CABEZA THICKNE | ACRO LOS PISOS | ESQUINAS ACRO | ||||
|---|---|---|---|---|---|---|---|---|
| D (MAX) | D (MIN) | H (MAX) | H (MIN) | F (MAX) | F (MIN) | C (MAX) | C (MIN) | |
| m10 | 10.00 | 9.78 | 6.63 | 6.17 | 17.00 | 15.73 | 18.48 | 17.77 |
| m12 | 12.00 | 11.73 | 7.76 | 4.24 | 19.00 | 17.73 | 20.78 | 20.03 |
| m14 | 14.00 | 13.73 | 9.09 | 8.51 | 22.00 | 20.67 | 24.25 | 23.35 |
| m16 | 16.00 | 15.73 | 10.32 | 9.68 | 24.00 | 23.67 | 27.71 | 26.75 |
| m20 | 20.00 | 19.67 | 12.88 | 12.12 | 30.00 | 29.16 | 34.64 | 32.95 |
| m24 | 24.00 | 23.67 | 15.44 | 14.56 | 36.00 | 35.00 | 41.57 | 39.55 |
| m30 | 30.00 | 29.67 | 19.48 | 17.92 | 46.00 | 45.00 | 53.12 | 50.85 |
| m36 | 36.00 | 35.61 | 23.38 | 21.63 | 55.00 | 53.80 | 63.51 | 60.79 |
| m42 | 42.00 | 41.38 | 26.97 | 25.03 | 65.00 | 62.90 | 75.06 | 71.71 |
| m48 | 48.00 | 47.38 | 31.07 | 28.93 | 75.00 | 72.60 | 86.60 | 82.76 |
| m56 | 56.00 | 55.26 | 36.2 | 33.80 | 85.00 | 82.20 | 98.15 | 93.71 |
| m64 | 64.00 | 63.26 | 41.32 | 38.68 | 95.00 | 91.80 | 109.70 | 104.65 |
| m72 | 72.00 | 71.26 | 46.45 | 43.55 | 105.00 | 101.40 | 121.24 | 115.60 |
| m80 | 80.00 | 79.26 | 51.58 | 48.42 | 115.00 | 111.00 | 132.72 | 126.54 |
| m90 | 90.00 | 89.13 | 57.74 | 54.26 | 130.00 | 125.50 | 150.11 | 143.07 |
| m100 | 90.00 | 99.13 | 63.9 | 60.10 | 145.00 | 140.00 | 167.43 | 159.60 |
Tabla de tamaños de tuercas de aleación 400
| Tamaño de tuerca (mm) |
Diámetro* (mm) |
Altura (mm) |
||
|---|---|---|---|---|
| Tuerca hexagonal | Nuez de mermelada | Tuerca Nylock | ||
| 2 | 4 | 1.6 | 1.2 | - |
| 2.5 | 5 | 2 | 1.6 | - |
| 3 | 5.5 | 2.4 | 1.8 | 4 |
| 4 | 7 | 3.2 | 2.2 | 5 |
| 5 | 8 | 4 | 2.7 | 5 |
| 6 | 10 | 5 | 3.2 | 6 |
| 7 | 11 | 5.5 | 3.5 | - |
| 8 | 13 | 6.5 | 4 | 8 |
| 10 | 17 | 8 | 5 | 10 |
| 12 | 19 | 10 | 6 | 12 |
| 14 | 22 | 11 | 7 | 14 |
| 16 | 24 | 13 | 8 | 16 |
| 18 | 27 | 15 | 9 | 18.5 |
| 20 | 30 | 16 | 10 | 20 |
| * Este es el diámetro entre las caras. También es el tamaño de llave a utilizar. | ||||
Dimensiones de las tuercas hexagonales pesadas de aleación de níquel 400
| Tamaño nominal o diámetro principal de rosca básico | F | G | H | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Ancho entre caras | Ancho en las esquinas | Espesor | |||||||
| Básico | Máximo | Mín. | Máximo | Mín. | Básico | Máximo | Mín. | ||
| 1/4 | .2500 | 1/2 | .500 | .488 | .577 | .556 | 15/64 | .250 | .218 |
| 5/16 | .3125 | 9/16 | .562 | .546 | .650 | .622 | 19/64 | .314 | .280 |
| 3/8 | .3750 | 11/16 | .688 | .669 | .794 | .763 | 23/64 | .377 | .341 |
| 7/16 | .4375 | 3/4 | .750 | .728 | .866 | .830 | 27/64 | .441 | .403 |
| 1/2 | .5000 | 7/8 | .875 | .850 | 1.010 | .969 | 31/64 | .504 | .464 |
| 9/16 | .5625 | 15/16 | .938 | .909 | 1.083 | 1.037 | 35/64 | .568 | .526 |
| 5/8 | .6250 | 1-1/16 | 1.062 | 1.031 | 1.227 | 1.175 | 39/64 | .631 | .587 |
| 3/4 | .7500 | 1-1/4 | 1.250 | 1.212 | 1.443 | 1.382 | 47/64 | .758 | .710 |
| 7/8 | .8750 | 1-7/16 | 1.438 | 1.394 | 1.660 | 1.589 | 55/64 | .885 | .833 |
| 1 | 1.0000 | 1-5/8 | 1.325 | 1.575 | 1.876 | 1.796 | 63/64 | 1.012 | .956 |
| 1-1/8 | 1.1250 | 1-13/16 | 1.812 | 1.756 | 2.093 | 2.002 | 1-7/64 | 1.139 | 1.079 |
| 1-1/4 | 1.2500 | 2 | 2.000 | 1.938 | 2.309 | 2.209 | 1-7/32 | 1.251 | 1.187 |
| 1-3/8 | 1.3750 | 2-3/16 | 2.188 | 2.119 | 2.526 | 2.416 | 1-11/32 | 1.378 | 1.460 |
| 1-1/2 | 1.5000 | 2-3/8 | 2.375 | 2.300 | 2.742 | 2.622 | 1-15/32 | 1.505 | 1.433 |
| 1-5/8 | 1.6250 | 2-9/16 | 2.562 | 2.481 | 2.959 | 2.828 | 1-19/32 | 1.632 | 1.556 |
| 1-3/4 | 1.7500 | 2-3/4 | 2.750 | 2.662 | 3.175 | 3.035 | 1-23/32 | 1.759 | 1.679 |
| 2 | 2.0000 | 3-1/8 | 3.125 | 3.025 | 3.608 | 3.449 | 1-31/32 | 2.013 | 1.925 |
| 2-1/4 | 2.2500 | 3-1/2 | 3.500 | 3.388 | 4.041 | 3.862 | 2-13/64 | 2.251 | 2.155 |
| 2-1/2 | 2.5000 | 3-7/8 | 3.875 | 3.750 | 4.474 | 4.275 | 2-29/64 | 2.505 | 2.401 |
| 2-3/4 | 2.7500 | 4-1/4 | 4.250 | 4.112 | 4.907 | 4.688 | 2-45/64 | 2.759 | 2.647 |
| 3 | 3.0000 | 4-5/8 | 4.625 | 4.475 | 5.340 | 5.102 | 2-61/64 | 3.013 | 2.893 |
| 3-1/4 | 3.2500 | 5 | 5.000 | 4.838 | 5.774 | 5.515 | 3-3/16 | 3.252 | 3.124 |
| 3-1/2 | 3.5000 | 5-3/8 | 5.375 | 5.200 | 6.207 | 5.928 | 3-7/16 | 3.506 | 3.370 |
| 3-3/4 | 3.7500 | 5-3/4 | 5.750 | 5.562 | 6.640 | 6.341 | 3-11/16 | 3.670 | 3.616 |
| 4 | 4.0000 | 6-1/8 | 6.125 | 5.925 | 7.073 | 6.755 | 3-15/16 | 4.014 | 3.862 |
Dimensiones de las tuercas Monel Alloy 400
| Tamaño nominal o diámetro principal de rosca básico | F | G | H | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Ancho Entre pisos |
Ancho A través de las esquinas |
Espesor | |||||||
| Basic | Max | Min | Max | Min | Basic | Max | Min | ||
| 1/4 | .2500 | 7/16 | .438 | .428 | .505 | .488 | 7/32 | .226 | .212 |
| 5/16 | .3125 | 1/2 | .500 | .489 | .577 | .557 | 17/64 | .273 | .258 |
| 3/8 | .3750 | 9/16 | .562 | .551 | .650 | .628 | 21/64 | .337 | .479 |
| 7/16 | .4375 | 11/16 | .688 | .675 | .794 | .768 | 3/8 | .385 | .365 |
| 1/2 | .5000 | 3/4 | .750 | .736 | .866 | .840 | 7/16 | .448 | .427 |
| 9/16 | .5625 | 7/8 | .875 | .861 | 1.010 | .982 | 31/64 | .496 | .473 |
| 5/8 | .6250 | 15/16 | .938 | .922 | 1.083 | 1.051 | 35/64 | .559 | .535 |
| 3/4 | .7500 | 1-1/8 | 1.125 | 1.088 | 1.299 | 1.240 | 41/64 | .665 | .617 |
| 7/8 | .8750 | 1-5/16 | 1.312 | 1.269 | 1.516 | 1.447 | 3/4 | .776 | .724 |
| 1 | 1.0000 | 1-1/2 | 1.500 | 1.450 | 1.732 | 1.653 | 55/64 | .887 | .831 |
| 1-1/8 | 1.1250 | 1-11/16 | 1.688 | 1.631 | 1.949 | 1.859 | 31/32 | .999 | .939 |
| 1-3/8 | 1.3750 | 2-1/16 | 2.062 | 1.994 | 2.382 | 2.273 | 1-11/64 | 1.206 | 1.138 |
| 1-1/2 | 1.500 | 2-1/4 | 2.250 | 2.175 | 2.598 | 2.480 | 1-9/32 | 1.ASTM A194 GR. 8 | 1.245 |
| 1-5/8 | 1.6250 | 2-7/16 | 2.438 | 2.356 | 2.815 | 2.686 | 1-25/64 | 1.429 | 1.353 |
| 1-3/4 | 1.7500 | 2-5/8 | 2.625 | 2.538 | 3.031 | 2.893 | 1-1/2 | 1.540 | 1.460 |
| 2 | 2.0000 | 3 | 3.000 | 2.900 | 3.464 | 3.306 | 1-23/32 | 1.763 | 1.675 |
| 2-1/4 | 2.2500 | 3-3/8 | 3.375 | 3.263 | 3.897 | 3.719 | 1-15/16 | 1.986 | 1.890 |
| 2-1/2 | 2.5000 | 3-3/4 | 3.750 | 3.625 | 4.330 | 4.133 | 2-5/32 | 2.209 | 2.105 |
| 2-3/4 | 2.7500 | 4-1/8 | 4.125 | 3.988 | 4.763 | 4.546 | 2-3/8 | 2.431 | 2.319 |
Monel WERKSTOFF NR. 2.4360 tornillos Distribuidor, Monel 400 sujetadores Fabricante, Sujetadores Monel UNS N04400 Proveedor
Varios tipos de sujetadores WNR 2.4360
Pernos de níquel 400
Tuercas ASME F468M Monel 400
Tornillo Monel 2.4360
Espárragos F467 UNS N04400
Espárrago EN 2.4360
Arandela UNS N04400
Varilla roscada de níquel 400
Pernos hexagonales Monel 2.4360
Pernos cuadrados F467 N04400
Perno hexagonal grueso Monel 400
Cáncamos SF467 UNS N04400
Arandela plana SF467 N04400
Arandela plana Monel 400
Arandela avellanada ASME SF467 UNS N04400
Tuercas hexagonales de níquel 400
Tuercas hexagonales gruesas ASTM F467 UNS N04400
Tuerca de seguridad Alloy 400
Tuerca de seguridad con brida F467 UNS N04400
Cuadrado Monel 400 Tuerca
Tornillo de cabeza hueca ASME SF467 UNS N04400
Tornillos autorroscantes de níquel 400
Tornillos autoperforantes F467 N04400
Tornillos de cabeza hexagonal Alloy 400
Tornillos de cabeza hueca UNS N04400
Tornillos para metales ASME F468M Monel 400
Tornillos para madera Monel 2.4360
Espárrago roscado ASTM F467 UNS N04400
Pernos prisioneros de doble extremo EN 2.4360
Espárragos totalmente roscados SF467 UNS N04400
Varilla roscada Alloy 400
Varilla roscada métrica Monel 2.4360
Varilla roscada ACME SF467 N04400
