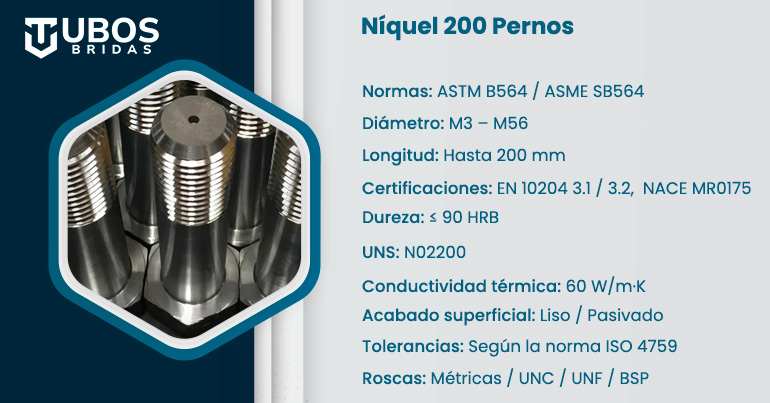

Níquel 200 Pernos
ASTM B166 níquel 200 Pernos Proveedor in Spain, Aleación de níquel 200 nueces Fabricante
El Níquel 200 ocupa un lugar único en el mundo de los materiales de ingeniería: con un contenido mínimo de níquel del 99% en su composición, es uno de los pocos materiales metálicos industriales que puede clasificarse como metal puro, lo que le confiere propiedades que las aleaciones de base níquel convencionales no pueden replicar. Las Nickel 200 Tuercas y los DIN 2.4066 Pernos son la elección obligatoria en procesos donde la contaminación del producto por elementos de aleación está absolutamente prohibida, como ocurre en la fabricación de ácido clorhídrico anhidro, hidróxido de sodio concentrado, flúor gaseoso y otros compuestos altamente reactivos utilizados en la industria química y farmacéutica de alta pureza. Su resistencia excepcional a la corrosión por álcalis, incluso a temperaturas elevadas, hace que estos sujetadores sean también el estándar en equipos de producción de sosa cáustica y en la industria alimentaria donde se fabrican productos que no toleran ningún nivel de contaminación metálica. Atendemos pedidos desde toda América Latina México, Colombia, Argentina, Chile, Perú, Venezuela y España, con despacho express y soporte técnico especializado.
Una pregunta frecuente entre los ingenieros de proceso que trabajan con Níquel 200 es qué tipo de sujetador corresponde a cada punto de conexión del sistema. Los Níquel 99.6% Espárragos son la solución estándar para bridas de equipos de proceso en plantas de producción química, donde la especificación exige mínimos de pureza de níquel superiores al 99.6% verificados por análisis espectrométrico incluido en el certificado de colada. Los UNS N02200 Pernos prisioneros en configuración de doble extremo se utilizan preferentemente en intercambiadores de calor, autoclaves y recipientes a presión que manejan halógenos o ácidos halogenados, ya que la pureza del material elimina la posibilidad de corrosión selectiva de fases que pueden presentar las aleaciones multi-componente. Por su parte, los Níquel 200 Tornillos de cabeza hexagonal son la opción práctica en tapas de inspección, bridas ciegas y conexiones de instrumentación donde se requiere una instalación y desmontaje frecuente sin riesgo de agarrotamiento de las roscas, gracias a la excelente maquinabilidad que caracteriza al níquel puro frente a superaleaciones de mayor dureza. Toda nuestra producción cumple con la norma ASTM B160 y puede suministrarse con ensayo de composición química por colada individual.
Table of content
- Especificación de sujetadores de níquel 200
- Composición química de las tuercas hexagonales DIN 2.4066
- Propiedades mecánicas de la varilla roscada UNS N02200
- Grado equivalente de níquel 2.4066 Arandelas planas
- Taller NR. 2.4066 Dimensiones de los pernos
- Tabla de tamaños de tuercas Ni 200
- Dimensiones de las tuercas hexagonales pesadas DIN 2.4066
- Dimensiones de las tuercas UNS N02200
- Varios tipos de sujetadores de níquel puro 200
Especificación de sujetadores de níquel 200
| Especificaciones | DIN, ISO, JIS, GB, ES, BS, ASTM |
|---|---|
| Tamaño | M2 - M100 |
| Longitud | 3 mm a 200 mm | Tamaños personalizados |
| Dimensiones Estándar | DIN: DIN931, 933, 934, 7991, 976, 125 ISO: ISO 4033, 4032 ASME B18.5, B18.3 |
| Formulario | Hexagonal, roscada, cuadrada, redonda según calibre, etc. |
| Hilos | A menos que se especifique lo contrario, los hilos se enrollarán o cortarán y roscarán horizontal o verticalmente |
| Hilos disponibles | UNF, BSW, BSF, METRIC, UNC o según sea necesario |
| Configuración de subprocesos | ASME B1.1 2A/3A – 2B/3B Roscas unificadas en pulgadas y B1.13M 6h-6G Roscas métricas gruesas |
| Certificación | Doble certificación según ASTM y ASTM. Códigos ASME |
| Certificado de prueba | Según EN 10204/3.1 Certificado de prueba del fabricante, certificado PED 97/23/EC, certificado Merkblatt AD 2000 W2 |
| Embalaje | A GRANEL: cantón, pallet, Cajas Pequeñas / cartón / pallet, o solicitud del cliente |
| Revestimiento de superficies | Recubrimiento de cadmio Recubrimiento de galvanización por inmersión en caliente Recubrimiento de ptfe Recubrimiento de fosfato Recubrimiento de teflón Recubrimiento de xilón Recubrimiento de zinc |
El Níquel 200 presenta una de las tablas de equivalencias internacionales más extendidas del sector, lo que refleja su larga historia como material industrial de referencia en entornos altamente corrosivos. Los ASTM B160 UNS N02200 Tornillos son la denominación norteamericana estándar bajo la cual se fabrican y certifican en nuestras instalaciones, siendo equivalentes exactos a los designados como Werkstoff 2.4066 Tuercas hexagonales bajo la normativa alemana DIN — un dato esencial para los departamentos de compras que gestionan proyectos con planos de ingeniería provenientes de distintos sistemas normativos. Las Aleación 200 Arandelas merecen una mención especial en cualquier ensamble con sujetadores de níquel puro: al ser del mismo material base que pernos y tuercas, se elimina por completo el riesgo de corrosión galvánica en la interfaz de contacto, algo que sí puede ocurrir cuando se combinan sujetadores de níquel con arandelas de acero inoxidable en ambientes con electrólitos. Los Aleación de níquel 200 Pernos de anclaje tipo pasador, disponibles desde M6×50 hasta M24×200, se emplean en la fijación de estructuras y equipos en zonas de producción donde los líquidos de proceso especialmente bases concentradas y soluciones de cloro pueden alcanzar las bases de los soportes durante operaciones normales o derrames accidentales. Todos nuestros sujetadores Níquel 200 están disponibles con certificación PED 97/23/EC, Merkblatt AD 2000 W2 y NACE MR-0175 para proyectos que lo requieran, y podemos proveer documentación de trazabilidad completa desde la colada hasta el producto terminado sin costo adicional.
Composición química de las tuercas hexagonales DIN 2.4066
| Grade | C | Mn | Si | S | Cu | Fe | Ni |
|---|---|---|---|---|---|---|---|
| Nickel 200 | 0.15 max | 0.35 max | 0.35 max | 0.01 max | 0.25 max | 0.40 max | 99.0 min |
Propiedades mecánicas de la varilla roscada UNS N02200
| Elemento | Fuerza de Tensión | Fuerza de producción (0.2%Offset) | Alargamiento |
|---|---|---|---|
| Nickel 200 | Psi - 67000 , MPa - 462 | Psi - 21500 , MPa - 148 | 45 % |
Grado equivalente de níquel 2.4066 Arandelas planas
| STANDARD | WERKSTOFF NR. | UNS | JIS | BS | GOST | AFNOR | EN |
|---|---|---|---|---|---|---|---|
| Nickel 200 | 2.4066 | N02200 | NW 2200 | NA 11 | НП-2 | N-100M | Ni 99.2 |
Taller NR. 2.4066 Dimensiones de los pernos
| TAMAÑO NOMINAL (D) | DIÁMETRO DEL CUERPO | CABEZA THICKNE | ACRO LOS PISOS | ESQUINAS ACRO | ||||
|---|---|---|---|---|---|---|---|---|
| D (MAX) | D (MIN) | H (MAX) | H (MIN) | F (MAX) | F (MIN) | C (MAX) | C (MIN) | |
| m10 | 10.00 | 9.78 | 6.63 | 6.17 | 17.00 | 15.73 | 18.48 | 17.77 |
| m12 | 12.00 | 11.73 | 7.76 | 4.24 | 19.00 | 17.73 | 20.78 | 20.03 |
| m14 | 14.00 | 13.73 | 9.09 | 8.51 | 22.00 | 20.67 | 24.25 | 23.35 |
| m16 | 16.00 | 15.73 | 10.32 | 9.68 | 24.00 | 23.67 | 27.71 | 26.75 |
| m20 | 20.00 | 19.67 | 12.88 | 12.12 | 30.00 | 29.16 | 34.64 | 32.95 |
| m24 | 24.00 | 23.67 | 15.44 | 14.56 | 36.00 | 35.00 | 41.57 | 39.55 |
| m30 | 30.00 | 29.67 | 19.48 | 17.92 | 46.00 | 45.00 | 53.12 | 50.85 |
| m36 | 36.00 | 35.61 | 23.38 | 21.63 | 55.00 | 53.80 | 63.51 | 60.79 |
| m42 | 42.00 | 41.38 | 26.97 | 25.03 | 65.00 | 62.90 | 75.06 | 71.71 |
| m48 | 48.00 | 47.38 | 31.07 | 28.93 | 75.00 | 72.60 | 86.60 | 82.76 |
| m56 | 56.00 | 55.26 | 36.2 | 33.80 | 85.00 | 82.20 | 98.15 | 93.71 |
| m64 | 64.00 | 63.26 | 41.32 | 38.68 | 95.00 | 91.80 | 109.70 | 104.65 |
| m72 | 72.00 | 71.26 | 46.45 | 43.55 | 105.00 | 101.40 | 121.24 | 115.60 |
| m80 | 80.00 | 79.26 | 51.58 | 48.42 | 115.00 | 111.00 | 132.72 | 126.54 |
| m90 | 90.00 | 89.13 | 57.74 | 54.26 | 130.00 | 125.50 | 150.11 | 143.07 |
| m100 | 90.00 | 99.13 | 63.9 | 60.10 | 145.00 | 140.00 | 167.43 | 159.60 |
Tabla de tamaños de tuercas Ni 200
| Tamaño de tuerca (mm) |
Diámetro* (mm) |
Altura (mm) |
||
|---|---|---|---|---|
| Tuerca hexagonal | Nuez de mermelada | Tuerca Nylock | ||
| 2 | 4 | 1.6 | 1.2 | - |
| 2.5 | 5 | 2 | 1.6 | - |
| 3 | 5.5 | 2.4 | 1.8 | 4 |
| 4 | 7 | 3.2 | 2.2 | 5 |
| 5 | 8 | 4 | 2.7 | 5 |
| 6 | 10 | 5 | 3.2 | 6 |
| 7 | 11 | 5.5 | 3.5 | - |
| 8 | 13 | 6.5 | 4 | 8 |
| 10 | 17 | 8 | 5 | 10 |
| 12 | 19 | 10 | 6 | 12 |
| 14 | 22 | 11 | 7 | 14 |
| 16 | 24 | 13 | 8 | 16 |
| 18 | 27 | 15 | 9 | 18.5 |
| 20 | 30 | 16 | 10 | 20 |
| * Este es el diámetro entre las caras. También es el tamaño de llave a utilizar. | ||||
Dimensiones de las tuercas hexagonales pesadas DIN 2.4066
| Tamaño nominal o diámetro principal de rosca básico | F | G | H | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Ancho entre caras | Ancho en las esquinas | Espesor | |||||||
| Básico | Máximo | Mín. | Máximo | Mín. | Básico | Máximo | Mín. | ||
| 1/4 | .2500 | 1/2 | .500 | .488 | .577 | .556 | 15/64 | .250 | .218 |
| 5/16 | .3125 | 9/16 | .562 | .546 | .650 | .622 | 19/64 | .314 | .280 |
| 3/8 | .3750 | 11/16 | .688 | .669 | .794 | .763 | 23/64 | .377 | .341 |
| 7/16 | .4375 | 3/4 | .750 | .728 | .866 | .830 | 27/64 | .441 | .403 |
| 1/2 | .5000 | 7/8 | .875 | .850 | 1.010 | .969 | 31/64 | .504 | .464 |
| 9/16 | .5625 | 15/16 | .938 | .909 | 1.083 | 1.037 | 35/64 | .568 | .526 |
| 5/8 | .6250 | 1-1/16 | 1.062 | 1.031 | 1.227 | 1.175 | 39/64 | .631 | .587 |
| 3/4 | .7500 | 1-1/4 | 1.250 | 1.212 | 1.443 | 1.382 | 47/64 | .758 | .710 |
| 7/8 | .8750 | 1-7/16 | 1.438 | 1.394 | 1.660 | 1.589 | 55/64 | .885 | .833 |
| 1 | 1.0000 | 1-5/8 | 1.325 | 1.575 | 1.876 | 1.796 | 63/64 | 1.012 | .956 |
| 1-1/8 | 1.1250 | 1-13/16 | 1.812 | 1.756 | 2.093 | 2.002 | 1-7/64 | 1.139 | 1.079 |
| 1-1/4 | 1.2500 | 2 | 2.000 | 1.938 | 2.309 | 2.209 | 1-7/32 | 1.251 | 1.187 |
| 1-3/8 | 1.3750 | 2-3/16 | 2.188 | 2.119 | 2.526 | 2.416 | 1-11/32 | 1.378 | 1.460 |
| 1-1/2 | 1.5000 | 2-3/8 | 2.375 | 2.300 | 2.742 | 2.622 | 1-15/32 | 1.505 | 1.433 |
| 1-5/8 | 1.6250 | 2-9/16 | 2.562 | 2.481 | 2.959 | 2.828 | 1-19/32 | 1.632 | 1.556 |
| 1-3/4 | 1.7500 | 2-3/4 | 2.750 | 2.662 | 3.175 | 3.035 | 1-23/32 | 1.759 | 1.679 |
| 2 | 2.0000 | 3-1/8 | 3.125 | 3.025 | 3.608 | 3.449 | 1-31/32 | 2.013 | 1.925 |
| 2-1/4 | 2.2500 | 3-1/2 | 3.500 | 3.388 | 4.041 | 3.862 | 2-13/64 | 2.251 | 2.155 |
| 2-1/2 | 2.5000 | 3-7/8 | 3.875 | 3.750 | 4.474 | 4.275 | 2-29/64 | 2.505 | 2.401 |
| 2-3/4 | 2.7500 | 4-1/4 | 4.250 | 4.112 | 4.907 | 4.688 | 2-45/64 | 2.759 | 2.647 |
| 3 | 3.0000 | 4-5/8 | 4.625 | 4.475 | 5.340 | 5.102 | 2-61/64 | 3.013 | 2.893 |
| 3-1/4 | 3.2500 | 5 | 5.000 | 4.838 | 5.774 | 5.515 | 3-3/16 | 3.252 | 3.124 |
| 3-1/2 | 3.5000 | 5-3/8 | 5.375 | 5.200 | 6.207 | 5.928 | 3-7/16 | 3.506 | 3.370 |
| 3-3/4 | 3.7500 | 5-3/4 | 5.750 | 5.562 | 6.640 | 6.341 | 3-11/16 | 3.670 | 3.616 |
| 4 | 4.0000 | 6-1/8 | 6.125 | 5.925 | 7.073 | 6.755 | 3-15/16 | 4.014 | 3.862 |
Dimensiones de las tuercas UNS N02200
| Tamaño nominal o diámetro principal de rosca básico | F | G | H | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Ancho Entre pisos |
Ancho A través de las esquinas |
Espesor | |||||||
| Basic | Max | Min | Max | Min | Basic | Max | Min | ||
| 1/4 | .2500 | 7/16 | .438 | .428 | .505 | .488 | 7/32 | .226 | .212 |
| 5/16 | .3125 | 1/2 | .500 | .489 | .577 | .557 | 17/64 | .273 | .258 |
| 3/8 | .3750 | 9/16 | .562 | .551 | .650 | .628 | 21/64 | .337 | .479 |
| 7/16 | .4375 | 11/16 | .688 | .675 | .794 | .768 | 3/8 | .385 | .365 |
| 1/2 | .5000 | 3/4 | .750 | .736 | .866 | .840 | 7/16 | .448 | .427 |
| 9/16 | .5625 | 7/8 | .875 | .861 | 1.010 | .982 | 31/64 | .496 | .473 |
| 5/8 | .6250 | 15/16 | .938 | .922 | 1.083 | 1.051 | 35/64 | .559 | .535 |
| 3/4 | .7500 | 1-1/8 | 1.125 | 1.088 | 1.299 | 1.240 | 41/64 | .665 | .617 |
| 7/8 | .8750 | 1-5/16 | 1.312 | 1.269 | 1.516 | 1.447 | 3/4 | .776 | .724 |
| 1 | 1.0000 | 1-1/2 | 1.500 | 1.450 | 1.732 | 1.653 | 55/64 | .887 | .831 |
| 1-1/8 | 1.1250 | 1-11/16 | 1.688 | 1.631 | 1.949 | 1.859 | 31/32 | .999 | .939 |
| 1-3/8 | 1.3750 | 2-1/16 | 2.062 | 1.994 | 2.382 | 2.273 | 1-11/64 | 1.206 | 1.138 |
| 1-1/2 | 1.500 | 2-1/4 | 2.250 | 2.175 | 2.598 | 2.480 | 1-9/32 | 1.ASTM A194 GR. 8 | 1.245 |
| 1-5/8 | 1.6250 | 2-7/16 | 2.438 | 2.356 | 2.815 | 2.686 | 1-25/64 | 1.429 | 1.353 |
| 1-3/4 | 1.7500 | 2-5/8 | 2.625 | 2.538 | 3.031 | 2.893 | 1-1/2 | 1.540 | 1.460 |
| 2 | 2.0000 | 3 | 3.000 | 2.900 | 3.464 | 3.306 | 1-23/32 | 1.763 | 1.675 |
| 2-1/4 | 2.2500 | 3-3/8 | 3.375 | 3.263 | 3.897 | 3.719 | 1-15/16 | 1.986 | 1.890 |
| 2-1/2 | 2.5000 | 3-3/4 | 3.750 | 3.625 | 4.330 | 4.133 | 2-5/32 | 2.209 | 2.105 |
| 2-3/4 | 2.7500 | 4-1/8 | 4.125 | 3.988 | 4.763 | 4.546 | 2-3/8 | 2.431 | 2.319 |
Tornillos UNS N02200 de níquel Distribuidor, níquel 200 sujetadores Fabricante, níquel WERKSTOFF NR. 2.4066 Sujetadores Proveedor
Varios tipos de sujetadores de níquel puro 200
Pernos de níquel 200
Tuercas WNR 2.4066
Tornillo ASTM B160 UNS N02200
Espárragos UNS N02200
Espárrago NW 2200
Arandela B160 UNS N02200
Varilla roscada Ni 200
Pernos hexagonales de aleación N02200
Pernos cuadrados de níquel puro 200
Perno hexagonal pesado ASME SB160 UNS N02200
Pernos de ojo DIN 2.4066
Arandela plana de níquel 200
Arandela plana ASME SB160 UNS N02200
Arandela avellanada WNR 2.4066
Tuercas hexagonales UNS N02200
Tuercas hexagonales pesadas NW 2200
Tuerca de seguridad ASTM B160 UNS N02200
Tuerca de seguridad con brida B160 UNS N02200
Cuadrado de níquel 200 Tuerca
Tornillo de cabeza hueca de níquel puro 200
Tornillos autorroscantes DIN 2.4066
Tornillos autoperforantes de aleación N02200
Tornillos de cabeza hexagonal de níquel 200
Tornillos de cabeza hueca de níquel 200
Tornillos de aleación para máquinas N02200
Tornillos para madera B160 UNS N02200
Espárrago roscado ASTM B160 UNS N02200
Pernos prisioneros de doble extremo de níquel 200
Espárragos totalmente roscados WNR 2.4066
Varilla roscada de níquel puro 200
Varilla roscada métrica de níquel 200
Varilla roscada ACME DIN 2.4066
