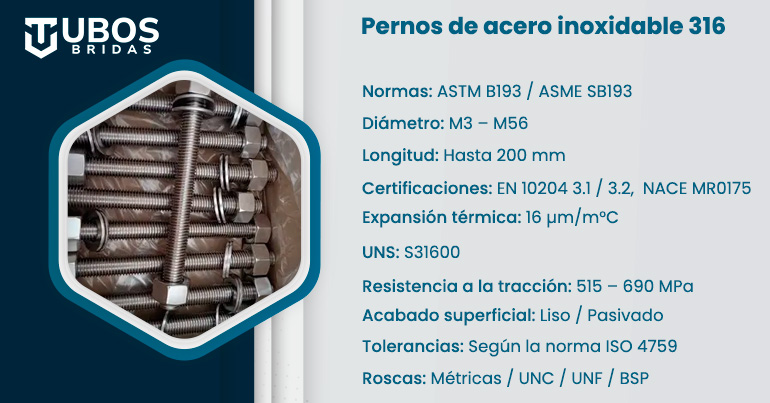

Pernos de acero inoxidable 316
ASTM A193 316 Pernos Proveedor in Spain, Tuercas UNS S31600 de acero inoxidable Fabricante
Los pernos de acero inoxidable 316 ASTM A193 son la solución de sujetadores de confianza en refinerías, plantas petroquímicas, tratamiento de agua y manufactura de equipos críticos de presión en toda Latinoamérica, Europa y mercados internacionales. Con composición química de molibdeno 2-3% además del cromo 18-20% y níquel 8-10.5%, estos pernos hexagonales DIN 1.4401 (equivalente UNS S31600) ofrecen resistencia superior a la corrosión en ambientes salinos costeros, temperaturas elevadas y exposición prolongada a agentes químicos corrosivos, superando el desempeño del acero 304H.
Certificados bajo normas internacionales ASTM A193, DIN 931/933, ISO 4033 e ISO 4032, con documentación completa en formato PED 97/23/EC para Europa, Merkblatt AD 2000 W2 para industria de presión, y especificaciones ASME B18.5 reconocidas en América del Norte y Latinoamérica, estos sujetadores garantizan cumplimiento normativo en España, México, Argentina, Colombia, Perú, Brasil, Chile y toda la región. Con resistencia a la tensión de 515 MPa, alargamiento del 35% y propiedades mecánicas consistentes desde M2 hasta M100, nuestros pernos 316 son ideales para minería de altura en Perú y Bolivia, industrias vitivinícola y de bebidas en Argentina y Chile, plantas de tratamiento salobre en Oriente Medio, y proyectos hidroeléctricos en la región Andina.
Table of content
- Especificación de pernos de acero inoxidable 316
- Composición química de los tornillos Allen CSK DIN 1.4401
- Propiedades mecánicas de las tuercas con brida UNS S31600
- Grado equivalente de tuercas hexagonales SUS 316
- Dimensiones de los pernos DIN 1.4401
- Tabla de torsión de pernos UNS S31600
- Tabla de tamaños de tuercas SUS 316
- Dimensiones de las tuercas hexagonales pesadas INOX 316
- Dimensiones de las tuercas EN 1.4401
- Varios tipos de elementos de fijación Werkstoff no 1.4401
Especificación de pernos de acero inoxidable 316
| Especificaciones | DIN, ISO, JIS, GB, ES, BS, ASTM |
|---|---|
| Tamaño | M2 - M100 |
| Longitud | 3 mm a 200 mm | Tamaños personalizados |
| Dimensiones Estándar | DIN: DIN931, 933, 934, 7991, 976, 125 ISO: ISO 4033, 4032 ASME B18.5, B18.3 |
| Formulario | Hexagonal, roscada, cuadrada, redonda según calibre, etc. |
| Hilos | A menos que se especifique lo contrario, los hilos se enrollarán o cortarán y roscarán horizontal o verticalmente |
| Hilos disponibles | UNF, BSW, BSF, METRIC, UNC o según sea necesario |
| Configuración de subprocesos | ASME B1.1 2A/3A – 2B/3B Roscas unificadas en pulgadas y B1.13M 6h-6G Roscas métricas gruesas |
| Certificación | Doble certificación según ASTM y ASTM. Códigos ASME |
| Certificado de prueba | Según EN 10204/3.1 Certificado de prueba del fabricante, certificado PED 97/23/EC, certificado Merkblatt AD 2000 W2 |
| Embalaje | A GRANEL: cantón, pallet, Cajas Pequeñas / cartón / pallet, o solicitud del cliente |
| Revestimiento de superficies | Recubrimiento de cadmio Recubrimiento de galvanización por inmersión en caliente Recubrimiento de ptfe Recubrimiento de fosfato Recubrimiento de teflón Recubrimiento de xilón Recubrimiento de zinc |
Disponemos de stock inmediato de tuercas hexagonales completas y pesadas UNS S31600, tornillos Allen con cabeza hueca DIN 912, arandelas lisas e elásticas ISO 2016, varillas roscadas completamente DIN 976, y múltiples acabados de superficie incluyendo galvanización por inmersión caliente, teflón y revestimientos especializados, respaldados por asesoría técnica especializada, entregas rápidas a importadores y distribuidores en mercados clave, y certificaciones internacionales reconocidas que facilitan trámites aduanales y cumplimiento normativo en cada región.
Composición química de los tornillos Allen CSK DIN 1.4401
| Grade | C | Mn | Si | P | S | Cr | Mo | Ni | N |
|---|---|---|---|---|---|---|---|---|---|
| SS 316 | 0.10 max | 2 max | 0.75 max | 0.045 max | 0.030 max | 18 – 20 | – | 8 – 10.5 | – |
Propiedades mecánicas de las tuercas con brida UNS S31600
| Fuerza de Tensión | Fuerza de producción (0.2%Offset) | Alargamiento |
|---|---|---|
| Psi – 75000 , MPa – 515 | Psi – 30000 , MPa – 205 | 35 % |
Grado equivalente de tuercas hexagonales SUS 316
| STANDARD | WERKSTOFF NR. | UNS | JIS | BS | GOST | AFNOR | EN |
|---|---|---|---|---|---|---|---|
| SS 316 | 1.4401 / 1.4436 | S31600 | SUS 316 | 316S31 / 316S33 | - | Z7CND17-11-02 | X5CrNiMo17-12-2 / X3CrNiMo17-13-3 |
Dimensiones de los pernos DIN 1.4401
| TAMAÑO NOMINAL (D) | DIÁMETRO DEL CUERPO | CABEZA THICKNEASTM A193 | ACROASTM A193 LOS PISOS | ESQUINAS ACROASTM A193 | ||||
|---|---|---|---|---|---|---|---|---|
| D (MAX) | D (MIN) | H (MAX) | H (MIN) | F (MAX) | F (MIN) | C (MAX) | C (MIN) | |
| m10 | 10.00 | 9.78 | 6.63 | 6.17 | 17.00 | 15.73 | 18.48 | 17.77 |
| m12 | 12.00 | 11.73 | 7.76 | 4.24 | 19.00 | 17.73 | 20.78 | 20.03 |
| m14 | 14.00 | 13.73 | 9.09 | 8.51 | 22.00 | 20.67 | 24.25 | 23.35 |
| m16 | 16.00 | 15.73 | 10.32 | 9.68 | 24.00 | 23.67 | 27.71 | 26.75 |
| m20 | 20.00 | 19.67 | 12.88 | 12.12 | 30.00 | 29.16 | 34.64 | 32.95 |
| m24 | 24.00 | 23.67 | 15.44 | 14.56 | 36.00 | 35.00 | 41.57 | 39.55 |
| m30 | 30.00 | 29.67 | 19.48 | 17.92 | 46.00 | 45.00 | 53.12 | 50.85 |
| m36 | 36.00 | 35.61 | 23.38 | 21.63 | 55.00 | 53.80 | 63.51 | 60.79 |
| m42 | 42.00 | 41.38 | 26.97 | 25.03 | 65.00 | 62.90 | 75.06 | 71.71 |
| m48 | 48.00 | 47.38 | 31.07 | 28.93 | 75.00 | 72.60 | 86.60 | 82.76 |
| m56 | 56.00 | 55.26 | 36.2 | 33.80 | 85.00 | 82.20 | 98.15 | 93.71 |
| m64 | 64.00 | 63.26 | 41.32 | 38.68 | 95.00 | 91.80 | 109.70 | 104.65 |
| m72 | 72.00 | 71.26 | 46.45 | 43.55 | 105.00 | 101.40 | 121.24 | 115.60 |
| m80 | 80.00 | 79.26 | 51.58 | 48.42 | 115.00 | 111.00 | 132.72 | 126.54 |
| m90 | 90.00 | 89.13 | 57.74 | 54.26 | 130.00 | 125.50 | 150.11 | 143.07 |
| m100 | 90.00 | 99.13 | 63.9 | 60.10 | 145.00 | 140.00 | 167.43 | 159.60 |
Tabla de torsión de pernos UNS S31600
| Especificaciones de torque | |||||||
|---|---|---|---|---|---|---|---|
Tamaño del perno pulgadas o # |
Temas Por pulgada |
Torque seco estándar en pulgadas-libras
|
|||||
304 Acero inoxidable |
316 Acero inoxidable |
||||||
| #2 | 56 | 2.5 | 2.6 | ||||
| 64 | 3.0 | 3.2 | |||||
| #3 | 48 | 3.9 | 4.0 | ||||
| 56 | 4.4 | 4.6 | |||||
| #4 | 40 | 5.2 | 5.5 | ||||
| 48 | 6.6 | 6.9 | |||||
| #5 | 40 | 7.7 | 8.1 | ||||
| 44 | 9.4 | 9.8 | |||||
| #6 | 32 | 9.6 | 10.1 | ||||
| 40 | 12.1 | 12.7 | |||||
| #8 | 32 | 19.8 | 20.7 | ||||
| 36 | 22.0 | 23.0 | |||||
| #10 | 24 | 22.8 | 23.8 | ||||
| 32 | 31.7 | 33.1 | |||||
Tabla de tamaños de tuercas SUS 316
| Tamaño de tuerca (mm) |
Diámetro* (mm) |
Altura (mm) |
||
|---|---|---|---|---|
| Tuerca hexagonal | Nuez de mermelada | Tuerca Nylock | ||
| 2 | 4 | 1.6 | 1.2 | - |
| 2.5 | 5 | 2 | 1.6 | - |
| 3 | 5.5 | 2.4 | 1.8 | 4 |
| 4 | 7 | 3.2 | 2.2 | 5 |
| 5 | 8 | 4 | 2.7 | 5 |
| 6 | 10 | 5 | 3.2 | 6 |
| 7 | 11 | 5.5 | 3.5 | - |
| 8 | 13 | 6.5 | 4 | 8 |
| 10 | 17 | 8 | 5 | 10 |
| 12 | 19 | 10 | 6 | 12 |
| 14 | 22 | 11 | 7 | 14 |
| 16 | 24 | 13 | 8 | 16 |
| 18 | 27 | 15 | 9 | 18.5 |
| 20 | 30 | 16 | 10 | 20 |
| * Este es el diámetro entre las caras. También es el tamaño de llave a utilizar. | ||||
Dimensiones de las tuercas hexagonales pesadas INOX 316
| Tamaño nominal o diámetro principal de rosca básico | F | G | H | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Ancho entre caras | Ancho en las esquinas | Espesor | |||||||
| Básico | Máximo | Mín. | Máximo | Mín. | Básico | Máximo | Mín. | ||
| 1/4 | .2500 | 1/2 | .500 | .488 | .577 | .556 | 15/64 | .250 | .218 |
| 5/16 | .3125 | 9/16 | .562 | .546 | .650 | .622 | 19/64 | .314 | .280 |
| 3/8 | .3750 | 11/16 | .688 | .669 | .794 | .763 | 23/64 | .377 | .341 |
| 7/16 | .4375 | 3/4 | .750 | .728 | .866 | .830 | 27/64 | .441 | .403 |
| 1/2 | .5000 | 7/8 | .875 | .850 | 1.010 | .969 | 31/64 | .504 | .464 |
| 9/16 | .5625 | 15/16 | .938 | .909 | 1.083 | 1.037 | 35/64 | .568 | .526 |
| 5/8 | .6250 | 1-1/16 | 1.062 | 1.031 | 1.227 | 1.175 | 39/64 | .631 | .587 |
| 3/4 | .7500 | 1-1/4 | 1.250 | 1.212 | 1.443 | 1.382 | 47/64 | .758 | .710 |
| 7/8 | .8750 | 1-7/16 | 1.438 | 1.394 | 1.660 | 1.589 | 55/64 | .885 | .833 |
| 1 | 1.0000 | 1-5/8 | 1.325 | 1.575 | 1.876 | 1.796 | 63/64 | 1.012 | .956 |
| 1-1/8 | 1.1250 | 1-13/16 | 1.812 | 1.756 | 2.093 | 2.002 | 1-7/64 | 1.139 | 1.079 |
| 1-1/4 | 1.2500 | 2 | 2.000 | 1.938 | 2.309 | 2.209 | 1-7/32 | 1.251 | 1.187 |
| 1-3/8 | 1.3750 | 2-3/16 | 2.188 | 2.119 | 2.526 | 2.416 | 1-11/32 | 1.378 | 1.460 |
| 1-1/2 | 1.5000 | 2-3/8 | 2.375 | 2.300 | 2.742 | 2.622 | 1-15/32 | 1.505 | 1.433 |
| 1-5/8 | 1.6250 | 2-9/16 | 2.562 | 2.481 | 2.959 | 2.828 | 1-19/32 | 1.632 | 1.556 |
| 1-3/4 | 1.7500 | 2-3/4 | 2.750 | 2.662 | 3.175 | 3.035 | 1-23/32 | 1.759 | 1.679 |
| 2 | 2.0000 | 3-1/8 | 3.125 | 3.025 | 3.608 | 3.449 | 1-31/32 | 2.013 | 1.925 |
| 2-1/4 | 2.2500 | 3-1/2 | 3.500 | 3.388 | 4.041 | 3.862 | 2-13/64 | 2.251 | 2.155 |
| 2-1/2 | 2.5000 | 3-7/8 | 3.875 | 3.750 | 4.474 | 4.275 | 2-29/64 | 2.505 | 2.401 |
| 2-3/4 | 2.7500 | 4-1/4 | 4.250 | 4.112 | 4.907 | 4.688 | 2-45/64 | 2.759 | 2.647 |
| 3 | 3.0000 | 4-5/8 | 4.625 | 4.475 | 5.340 | 5.102 | 2-61/64 | 3.013 | 2.893 |
| 3-1/4 | 3.2500 | 5 | 5.000 | 4.838 | 5.774 | 5.515 | 3-3/16 | 3.252 | 3.124 |
| 3-1/2 | 3.5000 | 5-3/8 | 5.375 | 5.200 | 6.207 | 5.928 | 3-7/16 | 3.506 | 3.370 |
| 3-3/4 | 3.7500 | 5-3/4 | 5.750 | 5.562 | 6.640 | 6.341 | 3-11/16 | 3.670 | 3.616 |
| 4 | 4.0000 | 6-1/8 | 6.125 | 5.925 | 7.073 | 6.755 | 3-15/16 | 4.014 | 3.862 |
Dimensiones de las tuercas EN 1.4401
| Tamaño nominal o diámetro principal de rosca básico | F | G | H | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Ancho Entre pisos |
Ancho A través de las esquinas |
Espesor | |||||||
| Basic | Max | Min | Max | Min | Basic | Max | Min | ||
| 1/4 | .2500 | 7/16 | .438 | .428 | .505 | .488 | 7/32 | .226 | .212 |
| 5/16 | .3125 | 1/2 | .500 | .489 | .577 | .557 | 17/64 | .273 | .258 |
| 3/8 | .3750 | 9/16 | .562 | .551 | .650 | .628 | 21/64 | .337 | .479 |
| 7/16 | .4375 | 11/16 | .688 | .675 | .794 | .768 | 3/8 | .385 | .365 |
| 1/2 | .5000 | 3/4 | .750 | .736 | .866 | .840 | 7/16 | .448 | .427 |
| 9/16 | .5625 | 7/8 | .875 | .861 | 1.010 | .982 | 31/64 | .496 | .473 |
| 5/8 | .6250 | 15/16 | .938 | .922 | 1.083 | 1.051 | 35/64 | .559 | .535 |
| 3/4 | .7500 | 1-1/8 | 1.125 | 1.088 | 1.299 | 1.240 | 41/64 | .665 | .617 |
| 7/8 | .8750 | 1-5/16 | 1.312 | 1.269 | 1.516 | 1.447 | 3/4 | .776 | .724 |
| 1 | 1.0000 | 1-1/2 | 1.500 | 1.450 | 1.732 | 1.653 | 55/64 | .887 | .831 |
| 1-1/8 | 1.1250 | 1-11/16 | 1.688 | 1.631 | 1.949 | 1.859 | 31/32 | .999 | .939 |
| 1-3/8 | 1.3750 | 2-1/16 | 2.062 | 1.994 | 2.382 | 2.273 | 1-11/64 | 1.206 | 1.138 |
| 1-1/2 | 1.500 | 2-1/4 | 2.250 | 2.175 | 2.598 | 2.480 | 1-9/32 | 1.ASTM A194 GR. 8 | 1.245 |
| 1-5/8 | 1.6250 | 2-7/16 | 2.438 | 2.356 | 2.815 | 2.686 | 1-25/64 | 1.429 | 1.353 |
| 1-3/4 | 1.7500 | 2-5/8 | 2.625 | 2.538 | 3.031 | 2.893 | 1-1/2 | 1.540 | 1.460 |
| 2 | 2.0000 | 3 | 3.000 | 2.900 | 3.464 | 3.306 | 1-23/32 | 1.763 | 1.675 |
| 2-1/4 | 2.2500 | 3-3/8 | 3.375 | 3.263 | 3.897 | 3.719 | 1-15/16 | 1.986 | 1.890 |
| 2-1/2 | 2.5000 | 3-3/4 | 3.750 | 3.625 | 4.330 | 4.133 | 2-5/32 | 2.209 | 2.105 |
| 2-3/4 | 2.7500 | 4-1/8 | 4.125 | 3.988 | 4.763 | 4.546 | 2-3/8 | 2.431 | 2.319 |
Tornillos de acero inoxidable ASTM A193 316 Distribuidor, Sujetadores de acero inoxidable 316 Fabricante, SS WERKSTOFF NR. 1.4436 Sujetadores Proveedor
Varios tipos de elementos de fijación Werkstoff no 1.4401
ASTM A193 UNS S31600 Tornillos de cabeza hexagonal
DIN 1.4401 Pernos de anclaje
Acero inoxidable 316 Pernos
Inoxidable 316 Espárragos
Acero AISI 316 Tornillos
INOX 316 Tuercas hexagonales
UNS S31600 Arandelas
Werkstoff No 1.4401 Pernos prisioneros
Acero inox 316 Tuercas

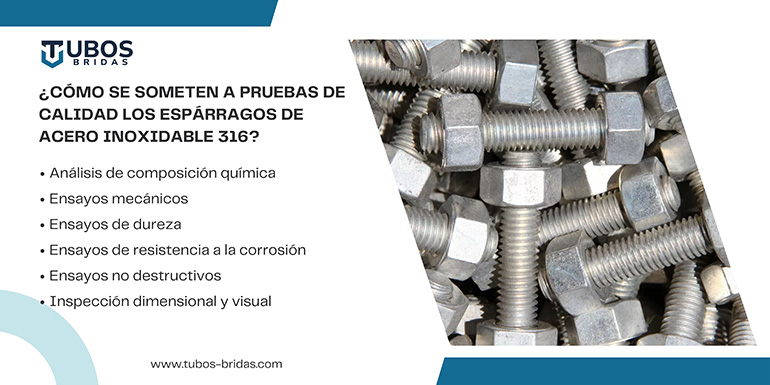

¿Cómo se someten a pruebas de calidad los espárragos de acero inoxidable 316?
