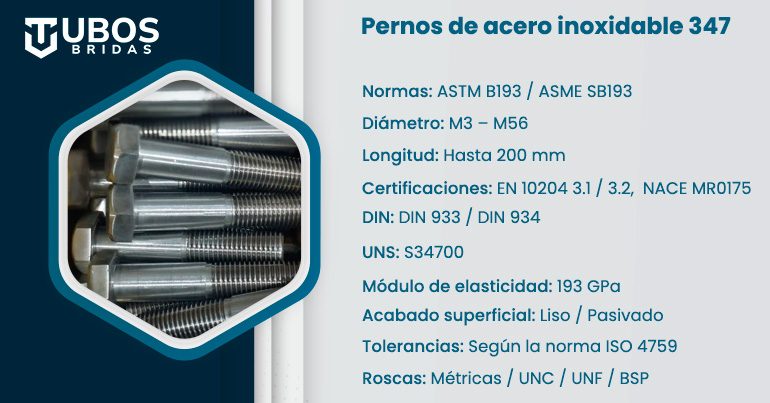

Tornillo de acero inoxidable 347
ASTM A193 347 Pernos Proveedor in Spain, Tuercas UNS S34700 de acero inoxidable Fabricante
Los pernos de acero inoxidable 347 representan la solución ideal para aplicaciones de soldadura a temperaturas moderadamente elevadas (300-800°C), incluyendo calderas de vapor industrial con ciclos de presión y temperatura, sistemas de tuberías de proceso químico con soldadura recurrente a temperaturas medias, plantas de generación de energía con tuberías soldadas expuestas a estrés térmico sostenido, e instalaciones de recuperación de calor con ciclos térmicos moderados. Como fabricante pernos acero inoxidable 347 certificado internacionalmente, ofrecemos sujetadores inoxidable UNS S34700 que cumplen normas ASTM A193 347, DIN 1.4550, ISO 4033 y ASME B18.5.
El diferenciador técnico clave: contenido de niobio/columbio (Cb) estabilizador proporciona resistencia superior a corrosión intergranular en soldadura a temperaturas medias sin necesidad de normalización post-soldadura, ideal para aplicaciones donde el 304 y 304L tienen riesgo de sensitización. Nuestro catálogo completo incluye pernos hexagonales inoxidable 347, tornillos Allen acero inoxidable 347 y tuercas hexagonales 347 en rangos M2 a M100. Servimos a México, Colombia, Argentina y España. Confía en proveedores 347 América Latina con certificación ISO 9001 y PED 97/23/EC para proyectos de soldadura térmica moderada.
Table of content
- Especificación de Pernos de acero inoxidable 347
- Composición química de la varilla roscada SS 347
- Propiedades mecánicas de las tuercas hexagonales DIN 1.4550
- Grado equivalente de perno hexagonal pesado UNS S34700
- Dimensiones de los pernos SS 347
- Tabla de tamaños de tuercas UNS S34700
- Dimensiones de las tuercas hexagonales pesadas SUS 347
- Dimensiones de las tuercas EN 1.4550
- Varios tipos de elementos de fijación Werkstoff no 1.4550
Especificación de Pernos de acero inoxidable 347
| Especificaciones | DIN, ISO, JIS, GB, ES, BS, ASTM |
|---|---|
| Tamaño | M2 - M100 |
| Longitud | 3 mm a 200 mm | Tamaños personalizados |
| Dimensiones Estándar | DIN: DIN931, 933, 934, 7991, 976, 125 ISO: ISO 4033, 4032 ASME B18.5, B18.3 |
| Formulario | Hexagonal, roscada, cuadrada, redonda según calibre, etc. |
| Hilos | A menos que se especifique lo contrario, los hilos se enrollarán o cortarán y roscarán horizontal o verticalmente |
| Hilos disponibles | UNF, BSW, BSF, METRIC, UNC o según sea necesario |
| Configuración de subprocesos | ASME B1.1 2A/3A – 2B/3B Roscas unificadas en pulgadas y B1.13M 6h-6G Roscas métricas gruesas |
| Certificación | Doble certificación según ASTM y ASTM. Códigos ASME |
| Certificado de prueba | Según EN 10204/3.1 Certificado de prueba del fabricante, certificado PED 97/23/EC, certificado Merkblatt AD 2000 W2 |
| Embalaje | A GRANEL: cantón, pallet, Cajas Pequeñas / cartón / pallet, o solicitud del cliente |
| Revestimiento de superficies | Recubrimiento de cadmio Recubrimiento de galvanización por inmersión en caliente Recubrimiento de ptfe Recubrimiento de fosfato Recubrimiento de teflón Recubrimiento de xilón Recubrimiento de zinc |
El acero inoxidable 347 se caracteriza por su contenido de niobio/columbio (Cb) estabilizador (10xC - 1.10%), proporcionando resistencia superior a corrosión intergranular en soldadura a temperaturas de 300-800°C sostenidas, especialmente en ciclos de presión y temperatura repetitivos. Nuestros sujetadores 347 disponibles como pernos hexagonales inoxidable 347, arandelas acero inoxidable 347 y accesorios forjados inoxidable 347 cumplen especificación DIN 1.4550 y EN 1.4550, proporcionando desempeño confiable en calderas de vapor industrial, sistemas de tuberías de proceso con soldadura recurrente, y plantas de generación de energía con estrés térmico sostenido. En México, Colombia, Argentina y España, clientes de infraestructura crítica térmica eligen nuestros tornillos 347 por resistencia comprobada a sensitización intergranular en aplicaciones de temperatura media sin riesgo de degradación post-soldadura. Con tuercas hexagonales 347 y componentes en UNS S34700, garantizamos integridad térmica sin corrosión intergranular. Disponemos de suministros certificados ASME B18.5 con documentación de estabilización térmica validada.
Composición química de la varilla roscada SS 347
| Grade | C | Mn | Si | P | S | Cr | Cb | Ni | Fe |
|---|---|---|---|---|---|---|---|---|---|
| SS 347 | 0.08 max | 2.0 max | 1.0 max | 0.045 max | 0.030 max | 17.00 – 20.00 | 10xC – 1.10 | 9.00 – 13.00 | 62.74 min |
Propiedades mecánicas de las tuercas hexagonales DIN 1.4550
| Fuerza de Tensión | Fuerza de producción (0.2%Offset) | Alargamiento |
|---|---|---|
| Psi – 75000 , MPa – 515 | Psi – 30000 , MPa – 205 | 35 % |
Grado equivalente de perno hexagonal pesado UNS S34700
| STANDARD | WERKSTOFF NR. | UNS | JIS | GOST | EN |
|---|---|---|---|---|---|
| SS 347 | 1.4550 | S34700 | SUS 347 | 08Ch18N12B | X6CrNiNb18-10 |
Dimensiones de los pernos SS 347
| TAMAÑO NOMINAL (D) | DIÁMETRO DEL CUERPO | CABEZA THICKNEASTM A193 | ACROASTM A193 LOS PISOS | ESQUINAS ACROASTM A193 | ||||
|---|---|---|---|---|---|---|---|---|
| D (MAX) | D (MIN) | H (MAX) | H (MIN) | F (MAX) | F (MIN) | C (MAX) | C (MIN) | |
| m10 | 10.00 | 9.78 | 6.63 | 6.17 | 17.00 | 15.73 | 18.48 | 17.77 |
| m12 | 12.00 | 11.73 | 7.76 | 4.24 | 19.00 | 17.73 | 20.78 | 20.03 |
| m14 | 14.00 | 13.73 | 9.09 | 8.51 | 22.00 | 20.67 | 24.25 | 23.35 |
| m16 | 16.00 | 15.73 | 10.32 | 9.68 | 24.00 | 23.67 | 27.71 | 26.75 |
| m20 | 20.00 | 19.67 | 12.88 | 12.12 | 30.00 | 29.16 | 34.64 | 32.95 |
| m24 | 24.00 | 23.67 | 15.44 | 14.56 | 36.00 | 35.00 | 41.57 | 39.55 |
| m30 | 30.00 | 29.67 | 19.48 | 17.92 | 46.00 | 45.00 | 53.12 | 50.85 |
| m36 | 36.00 | 35.61 | 23.38 | 21.63 | 55.00 | 53.80 | 63.51 | 60.79 |
| m42 | 42.00 | 41.38 | 26.97 | 25.03 | 65.00 | 62.90 | 75.06 | 71.71 |
| m48 | 48.00 | 47.38 | 31.07 | 28.93 | 75.00 | 72.60 | 86.60 | 82.76 |
| m56 | 56.00 | 55.26 | 36.2 | 33.80 | 85.00 | 82.20 | 98.15 | 93.71 |
| m64 | 64.00 | 63.26 | 41.32 | 38.68 | 95.00 | 91.80 | 109.70 | 104.65 |
| m72 | 72.00 | 71.26 | 46.45 | 43.55 | 105.00 | 101.40 | 121.24 | 115.60 |
| m80 | 80.00 | 79.26 | 51.58 | 48.42 | 115.00 | 111.00 | 132.72 | 126.54 |
| m90 | 90.00 | 89.13 | 57.74 | 54.26 | 130.00 | 125.50 | 150.11 | 143.07 |
| m100 | 90.00 | 99.13 | 63.9 | 60.10 | 145.00 | 140.00 | 167.43 | 159.60 |
Tabla de tamaños de tuercas UNS S34700
| Tamaño de tuerca (mm) |
Diámetro* (mm) |
Altura (mm) |
||
|---|---|---|---|---|
| Tuerca hexagonal | Nuez de mermelada | Tuerca Nylock | ||
| 2 | 4 | 1.6 | 1.2 | - |
| 2.5 | 5 | 2 | 1.6 | - |
| 3 | 5.5 | 2.4 | 1.8 | 4 |
| 4 | 7 | 3.2 | 2.2 | 5 |
| 5 | 8 | 4 | 2.7 | 5 |
| 6 | 10 | 5 | 3.2 | 6 |
| 7 | 11 | 5.5 | 3.5 | - |
| 8 | 13 | 6.5 | 4 | 8 |
| 10 | 17 | 8 | 5 | 10 |
| 12 | 19 | 10 | 6 | 12 |
| 14 | 22 | 11 | 7 | 14 |
| 16 | 24 | 13 | 8 | 16 |
| 18 | 27 | 15 | 9 | 18.5 |
| 20 | 30 | 16 | 10 | 20 |
| * Este es el diámetro entre las caras. También es el tamaño de llave a utilizar. | ||||
Dimensiones de las tuercas hexagonales pesadas SUS 347
| Tamaño nominal o diámetro principal de rosca básico | F | G | H | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Ancho entre caras | Ancho en las esquinas | Espesor | |||||||
| Básico | Máximo | Mín. | Máximo | Mín. | Básico | Máximo | Mín. | ||
| 1/4 | .2500 | 1/2 | .500 | .488 | .577 | .556 | 15/64 | .250 | .218 |
| 5/16 | .3125 | 9/16 | .562 | .546 | .650 | .622 | 19/64 | .314 | .280 |
| 3/8 | .3750 | 11/16 | .688 | .669 | .794 | .763 | 23/64 | .377 | .341 |
| 7/16 | .4375 | 3/4 | .750 | .728 | .866 | .830 | 27/64 | .441 | .403 |
| 1/2 | .5000 | 7/8 | .875 | .850 | 1.010 | .969 | 31/64 | .504 | .464 |
| 9/16 | .5625 | 15/16 | .938 | .909 | 1.083 | 1.037 | 35/64 | .568 | .526 |
| 5/8 | .6250 | 1-1/16 | 1.062 | 1.031 | 1.227 | 1.175 | 39/64 | .631 | .587 |
| 3/4 | .7500 | 1-1/4 | 1.250 | 1.212 | 1.443 | 1.382 | 47/64 | .758 | .710 |
| 7/8 | .8750 | 1-7/16 | 1.438 | 1.394 | 1.660 | 1.589 | 55/64 | .885 | .833 |
| 1 | 1.0000 | 1-5/8 | 1.325 | 1.575 | 1.876 | 1.796 | 63/64 | 1.012 | .956 |
| 1-1/8 | 1.1250 | 1-13/16 | 1.812 | 1.756 | 2.093 | 2.002 | 1-7/64 | 1.139 | 1.079 |
| 1-1/4 | 1.2500 | 2 | 2.000 | 1.938 | 2.309 | 2.209 | 1-7/32 | 1.251 | 1.187 |
| 1-3/8 | 1.3750 | 2-3/16 | 2.188 | 2.119 | 2.526 | 2.416 | 1-11/32 | 1.378 | 1.460 |
| 1-1/2 | 1.5000 | 2-3/8 | 2.375 | 2.300 | 2.742 | 2.622 | 1-15/32 | 1.505 | 1.433 |
| 1-5/8 | 1.6250 | 2-9/16 | 2.562 | 2.481 | 2.959 | 2.828 | 1-19/32 | 1.632 | 1.556 |
| 1-3/4 | 1.7500 | 2-3/4 | 2.750 | 2.662 | 3.175 | 3.035 | 1-23/32 | 1.759 | 1.679 |
| 2 | 2.0000 | 3-1/8 | 3.125 | 3.025 | 3.608 | 3.449 | 1-31/32 | 2.013 | 1.925 |
| 2-1/4 | 2.2500 | 3-1/2 | 3.500 | 3.388 | 4.041 | 3.862 | 2-13/64 | 2.251 | 2.155 |
| 2-1/2 | 2.5000 | 3-7/8 | 3.875 | 3.750 | 4.474 | 4.275 | 2-29/64 | 2.505 | 2.401 |
| 2-3/4 | 2.7500 | 4-1/4 | 4.250 | 4.112 | 4.907 | 4.688 | 2-45/64 | 2.759 | 2.647 |
| 3 | 3.0000 | 4-5/8 | 4.625 | 4.475 | 5.340 | 5.102 | 2-61/64 | 3.013 | 2.893 |
| 3-1/4 | 3.2500 | 5 | 5.000 | 4.838 | 5.774 | 5.515 | 3-3/16 | 3.252 | 3.124 |
| 3-1/2 | 3.5000 | 5-3/8 | 5.375 | 5.200 | 6.207 | 5.928 | 3-7/16 | 3.506 | 3.370 |
| 3-3/4 | 3.7500 | 5-3/4 | 5.750 | 5.562 | 6.640 | 6.341 | 3-11/16 | 3.670 | 3.616 |
| 4 | 4.0000 | 6-1/8 | 6.125 | 5.925 | 7.073 | 6.755 | 3-15/16 | 4.014 | 3.862 |
Dimensiones de las tuercas EN 1.4550
| Tamaño nominal o diámetro principal de rosca básico | F | G | H | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Ancho Entre pisos |
Ancho A través de las esquinas |
Espesor | |||||||
| Basic | Max | Min | Max | Min | Basic | Max | Min | ||
| 1/4 | .2500 | 7/16 | .438 | .428 | .505 | .488 | 7/32 | .226 | .212 |
| 5/16 | .3125 | 1/2 | .500 | .489 | .577 | .557 | 17/64 | .273 | .258 |
| 3/8 | .3750 | 9/16 | .562 | .551 | .650 | .628 | 21/64 | .337 | .479 |
| 7/16 | .4375 | 11/16 | .688 | .675 | .794 | .768 | 3/8 | .385 | .365 |
| 1/2 | .5000 | 3/4 | .750 | .736 | .866 | .840 | 7/16 | .448 | .427 |
| 9/16 | .5625 | 7/8 | .875 | .861 | 1.010 | .982 | 31/64 | .496 | .473 |
| 5/8 | .6250 | 15/16 | .938 | .922 | 1.083 | 1.051 | 35/64 | .559 | .535 |
| 3/4 | .7500 | 1-1/8 | 1.125 | 1.088 | 1.299 | 1.240 | 41/64 | .665 | .617 |
| 7/8 | .8750 | 1-5/16 | 1.312 | 1.269 | 1.516 | 1.447 | 3/4 | .776 | .724 |
| 1 | 1.0000 | 1-1/2 | 1.500 | 1.450 | 1.732 | 1.653 | 55/64 | .887 | .831 |
| 1-1/8 | 1.1250 | 1-11/16 | 1.688 | 1.631 | 1.949 | 1.859 | 31/32 | .999 | .939 |
| 1-3/8 | 1.3750 | 2-1/16 | 2.062 | 1.994 | 2.382 | 2.273 | 1-11/64 | 1.206 | 1.138 |
| 1-1/2 | 1.500 | 2-1/4 | 2.250 | 2.175 | 2.598 | 2.480 | 1-9/32 | 1.ASTM A194 GR. 8 | 1.245 |
| 1-5/8 | 1.6250 | 2-7/16 | 2.438 | 2.356 | 2.815 | 2.686 | 1-25/64 | 1.429 | 1.353 |
| 1-3/4 | 1.7500 | 2-5/8 | 2.625 | 2.538 | 3.031 | 2.893 | 1-1/2 | 1.540 | 1.460 |
| 2 | 2.0000 | 3 | 3.000 | 2.900 | 3.464 | 3.306 | 1-23/32 | 1.763 | 1.675 |
| 2-1/4 | 2.2500 | 3-3/8 | 3.375 | 3.263 | 3.897 | 3.719 | 1-15/16 | 1.986 | 1.890 |
| 2-1/2 | 2.5000 | 3-3/4 | 3.750 | 3.625 | 4.330 | 4.133 | 2-5/32 | 2.209 | 2.105 |
| 2-3/4 | 2.7500 | 4-1/8 | 4.125 | 3.988 | 4.763 | 4.546 | 2-3/8 | 2.431 | 2.319 |
Aplicaciones de Soldadura Térmica Moderada del Acero Inoxidable 347
Las industrias más exigentes en España, México, Colombia, Argentina y América Latina confían en nuestros pernos de acero inoxidable 347 para proyectos donde la soldadura está sometida a estrés térmico moderado sostenido donde el 304 y 304L tienen riesgo de sensitización. Los pernos 347 México se especifican extensamente en calderas de vapor industrial donde el ASTM A193 347 resiste intergranular corrosión en ciclos presión-temperatura recurrentes a 300-800°C sin necesidad de tratamiento normalización post-soldadura. En Colombia, nuestros sujetadores 347 mantienen integridad absoluta en plantas de generación de energía con tuberías soldadas sometidas a estrés térmico moderado sostenido y sistemas de recuperación de calor con ciclos térmicos repetitivos. Nuestros tornillos 347 Argentina cumplen normativa DIN 1.4550 para instalaciones de proceso químico con tuberías soldadas a temperaturas medias. En España, especificamos pernos acero inoxidable 347 según EN 1.4550, garantizando compatibilidad en proyectos europeos de infraestructura térmica y energética. Como fabricante pernos acero inoxidable 347 con certificación ISO 9001 y PED 97/23/EC, cada componente recibe validación de estabilización térmica completa. Disponemos de tuercas hexagonales 347, tornillos Allen acero inoxidable 347 y arandelas acero inoxidable 347 para proyectos donde falla el 304 en temperatura.
Tornillos de acero inoxidable ASTM A193 347 Distribuidor, Sujetadores de acero inoxidable 347 Fabricante, SS WERKSTOFF NR. 1.4550 sujetadores Proveedor
Varios tipos de elementos de fijación Werkstoff no 1.4550
Acero inox 347 Tornillos
DIN 1.4550 Espárragos
Acero AISI 347 Pernos
ASTM A193 UNS S34700 Pernos prisioneros
INOX 347 Tornillos de cabeza hexagonal
Acero inoxidable 347 Arandelas
Werkstoff No 1.4550 Tuercas
UNS S34700 Pernos de anclaje
Inoxidable 347 Tuercas hexagonales
