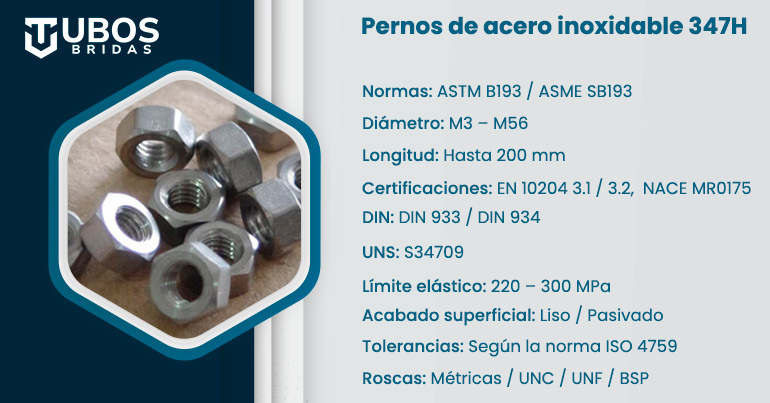

Pernos de acero inoxidable 347H
Pernos ASTM A193 347H Proveedor in Spain, Tuercas UNS S34709 de acero inoxidable Fabricante
Los pernos de acero inoxidable 347H representan el acero de transición estratégica entre temperaturas moderadas y extremas, diseñado específicamente para infraestructura de energía-térmica donde se requiere SIMULTÁNEAMENTE resistencia al creep a temperaturas elevadas CON integridad de soldadura garantizada sin sensitización. A diferencia del 347 (limitado a 800°C) y superior al 310 estándar (pero con riesgo de sensitización), el ASTM A193 347H ofrece desempeño robusto en rangos de 700-900°C sostenidos incluyendo turbogeneradores de alta potencia, sistemas de combustión de gas industrial, calderas de vapor ultra-presión con ciclos térmicos extremos, y tuberías de humos industriales sometidas a estrés térmico repetitivo.
Como fabricante pernos acero inoxidable 347H certificado internacionalmente, ofrecemos sujetadores inoxidable UNS S34709 cumpliendo DIN 1.4961, ISO 4033, ASME B18.5, garantizando nuestro catálogo de pernos hexagonales inoxidable 347H, tornillos Allen acero inoxidable 347H y tuercas hexagonales 347H (M2-M100) en México, Colombia, Argentina y España. Confía en proveedores 347H América Latina con PED 97/23/EC + Merkblatt AD 2000 para proyectos de energía térmica crítica donde otros aceros fallan simultáneamente en creep Y en soldadura.
Table of content
- Especificación de Pernos de acero inoxidable 347H
- Composición química de la varilla roscada SS 347H
- Propiedades mecánicas de las tuercas hexagonales DIN 1.4961
- Grado equivalente de perno hexagonal pesado UNS S34709
- Dimensiones de los ASTM A193 347H pernos
- Tabla de tallas de tuercas UNS S34709
- Dimensiones de las tuercas hexagonales pesadas SUS 347H
- Dimensiones de las tuercas EN 1.4961
- Varios tipos de Sujetadores inoxidable UNS S34709
Especificación de Pernos de acero inoxidable 347H
| Especificaciones | DIN, ISO, JIS, GB, ES, BS, ASTM |
|---|---|
| Tamaño | M2 - M100 |
| Longitud | 3 mm a 200 mm | Tamaños personalizados |
| Dimensiones Estándar | DIN: DIN931, 933, 934, 7991, 976, 125 ISO: ISO 4033, 4032 ASME B18.5, B18.3 |
| Formulario | Hexagonal, roscada, cuadrada, redonda según calibre, etc. |
| Hilos | A menos que se especifique lo contrario, los hilos se enrollarán o cortarán y roscarán horizontal o verticalmente |
| Hilos disponibles | UNF, BSW, BSF, METRIC, UNC o según sea necesario |
| Configuración de subprocesos | ASME B1.1 2A/3A – 2B/3B Roscas unificadas en pulgadas y B1.13M 6h-6G Roscas métricas gruesas |
| Certificación | Doble certificación según ASTM y ASTM. Códigos ASME |
| Certificado de prueba | Según EN 10204/3.1 Certificado de prueba del fabricante, certificado PED 97/23/EC, certificado Merkblatt AD 2000 W2 |
| Embalaje | A GRANEL: cantón, pallet, Cajas Pequeñas / cartón / pallet, o solicitud del cliente |
| Revestimiento de superficies | Recubrimiento de cadmio Recubrimiento de galvanización por inmersión en caliente Recubrimiento de ptfe Recubrimiento de fosfato Recubrimiento de teflón Recubrimiento de xilón Recubrimiento de zinc |
El acero 347H difiere fundamentalmente porque su composición de carbono 0.04-0.10% (superior al 347 estándar de máx 0.08%) proporciona resistencia excepcional al creep en ciclos térmicos repetitivos 700-900°C, mientras su niobio estabilizador (8xC-1.10%) previene completamente sensitización intergranular incluso bajo soldadura intensiva y servicio térmico severo simultáneamente. En México, Colombia, Argentina y España, operadores de infraestructura crítica seleccionan tornillos 347H por garantía de integridad metallúrgica bajo rango 700-900°C sin degradación por creep ni corrosión intergranular. Con tuercas hexagonales 347H (UNS S34709), aseguramos estabilidad permanente donde aceros convencionales se deforman o se corroen post-soldadura bajo estrés térmico extremo.
Composición química de la varilla roscada SS 347H
| Grade | C | Mn | Si | P | S | Cr | Cb | Ni | Fe |
|---|---|---|---|---|---|---|---|---|---|
| SS 347H | 0.04 – 0.10 | 2.0 max | 1.0 max | 0.045 max | 0.030 max | 17.00 – 20.00 | 8xC – 1.10 | 9.00 – 13.00 | 63.72 min |
Propiedades mecánicas de las tuercas hexagonales DIN 1.4961
| Fuerza de Tensión | Fuerza de producción (0.2%Offset) | Alargamiento |
|---|---|---|
| Psi – 75000 , MPa – 515 | Psi – 30000 , MPa – 205 | 35 % |
Grado equivalente de perno hexagonal pesado UNS S34709
| STANDARD | WERKSTOFF NR. | UNS | JIS | EN |
|---|---|---|---|---|
| SS 347H | 1.4961 | S34709 | SUS 347H | X6CrNiNb18-12 |
Dimensiones de los ASTM A193 347H pernos
| TAMAÑO NOMINAL (D) | DIÁMETRO DEL CUERPO | CABEZA THICKNEASTM A193 | ACROASTM A193 LOS PISOS | ESQUINAS ACROASTM A193 | ||||
|---|---|---|---|---|---|---|---|---|
| D (MAX) | D (MIN) | H (MAX) | H (MIN) | F (MAX) | F (MIN) | C (MAX) | C (MIN) | |
| m10 | 10.00 | 9.78 | 6.63 | 6.17 | 17.00 | 15.73 | 18.48 | 17.77 |
| m12 | 12.00 | 11.73 | 7.76 | 4.24 | 19.00 | 17.73 | 20.78 | 20.03 |
| m14 | 14.00 | 13.73 | 9.09 | 8.51 | 22.00 | 20.67 | 24.25 | 23.35 |
| m16 | 16.00 | 15.73 | 10.32 | 9.68 | 24.00 | 23.67 | 27.71 | 26.75 |
| m20 | 20.00 | 19.67 | 12.88 | 12.12 | 30.00 | 29.16 | 34.64 | 32.95 |
| m24 | 24.00 | 23.67 | 15.44 | 14.56 | 36.00 | 35.00 | 41.57 | 39.55 |
| m30 | 30.00 | 29.67 | 19.48 | 17.92 | 46.00 | 45.00 | 53.12 | 50.85 |
| m36 | 36.00 | 35.61 | 23.38 | 21.63 | 55.00 | 53.80 | 63.51 | 60.79 |
| m42 | 42.00 | 41.38 | 26.97 | 25.03 | 65.00 | 62.90 | 75.06 | 71.71 |
| m48 | 48.00 | 47.38 | 31.07 | 28.93 | 75.00 | 72.60 | 86.60 | 82.76 |
| m56 | 56.00 | 55.26 | 36.2 | 33.80 | 85.00 | 82.20 | 98.15 | 93.71 |
| m64 | 64.00 | 63.26 | 41.32 | 38.68 | 95.00 | 91.80 | 109.70 | 104.65 |
| m72 | 72.00 | 71.26 | 46.45 | 43.55 | 105.00 | 101.40 | 121.24 | 115.60 |
| m80 | 80.00 | 79.26 | 51.58 | 48.42 | 115.00 | 111.00 | 132.72 | 126.54 |
| m90 | 90.00 | 89.13 | 57.74 | 54.26 | 130.00 | 125.50 | 150.11 | 143.07 |
| m100 | 90.00 | 99.13 | 63.9 | 60.10 | 145.00 | 140.00 | 167.43 | 159.60 |
Tabla de tallas de tuercas UNS S34709
| Tamaño de tuerca (mm) |
Diámetro* (mm) |
Altura (mm) |
||
|---|---|---|---|---|
| Tuerca hexagonal | Nuez de mermelada | Tuerca Nylock | ||
| 2 | 4 | 1.6 | 1.2 | - |
| 2.5 | 5 | 2 | 1.6 | - |
| 3 | 5.5 | 2.4 | 1.8 | 4 |
| 4 | 7 | 3.2 | 2.2 | 5 |
| 5 | 8 | 4 | 2.7 | 5 |
| 6 | 10 | 5 | 3.2 | 6 |
| 7 | 11 | 5.5 | 3.5 | - |
| 8 | 13 | 6.5 | 4 | 8 |
| 10 | 17 | 8 | 5 | 10 |
| 12 | 19 | 10 | 6 | 12 |
| 14 | 22 | 11 | 7 | 14 |
| 16 | 24 | 13 | 8 | 16 |
| 18 | 27 | 15 | 9 | 18.5 |
| 20 | 30 | 16 | 10 | 20 |
| * Este es el diámetro entre las caras. También es el tamaño de llave a utilizar. | ||||
Dimensiones de las tuercas hexagonales pesadas SUS 347H
| Tamaño nominal o diámetro principal de rosca básico | F | G | H | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Ancho entre caras | Ancho en las esquinas | Espesor | |||||||
| Básico | Máximo | Mín. | Máximo | Mín. | Básico | Máximo | Mín. | ||
| 1/4 | .2500 | 1/2 | .500 | .488 | .577 | .556 | 15/64 | .250 | .218 |
| 5/16 | .3125 | 9/16 | .562 | .546 | .650 | .622 | 19/64 | .314 | .280 |
| 3/8 | .3750 | 11/16 | .688 | .669 | .794 | .763 | 23/64 | .377 | .341 |
| 7/16 | .4375 | 3/4 | .750 | .728 | .866 | .830 | 27/64 | .441 | .403 |
| 1/2 | .5000 | 7/8 | .875 | .850 | 1.010 | .969 | 31/64 | .504 | .464 |
| 9/16 | .5625 | 15/16 | .938 | .909 | 1.083 | 1.037 | 35/64 | .568 | .526 |
| 5/8 | .6250 | 1-1/16 | 1.062 | 1.031 | 1.227 | 1.175 | 39/64 | .631 | .587 |
| 3/4 | .7500 | 1-1/4 | 1.250 | 1.212 | 1.443 | 1.382 | 47/64 | .758 | .710 |
| 7/8 | .8750 | 1-7/16 | 1.438 | 1.394 | 1.660 | 1.589 | 55/64 | .885 | .833 |
| 1 | 1.0000 | 1-5/8 | 1.325 | 1.575 | 1.876 | 1.796 | 63/64 | 1.012 | .956 |
| 1-1/8 | 1.1250 | 1-13/16 | 1.812 | 1.756 | 2.093 | 2.002 | 1-7/64 | 1.139 | 1.079 |
| 1-1/4 | 1.2500 | 2 | 2.000 | 1.938 | 2.309 | 2.209 | 1-7/32 | 1.251 | 1.187 |
| 1-3/8 | 1.3750 | 2-3/16 | 2.188 | 2.119 | 2.526 | 2.416 | 1-11/32 | 1.378 | 1.460 |
| 1-1/2 | 1.5000 | 2-3/8 | 2.375 | 2.300 | 2.742 | 2.622 | 1-15/32 | 1.505 | 1.433 |
| 1-5/8 | 1.6250 | 2-9/16 | 2.562 | 2.481 | 2.959 | 2.828 | 1-19/32 | 1.632 | 1.556 |
| 1-3/4 | 1.7500 | 2-3/4 | 2.750 | 2.662 | 3.175 | 3.035 | 1-23/32 | 1.759 | 1.679 |
| 2 | 2.0000 | 3-1/8 | 3.125 | 3.025 | 3.608 | 3.449 | 1-31/32 | 2.013 | 1.925 |
| 2-1/4 | 2.2500 | 3-1/2 | 3.500 | 3.388 | 4.041 | 3.862 | 2-13/64 | 2.251 | 2.155 |
| 2-1/2 | 2.5000 | 3-7/8 | 3.875 | 3.750 | 4.474 | 4.275 | 2-29/64 | 2.505 | 2.401 |
| 2-3/4 | 2.7500 | 4-1/4 | 4.250 | 4.112 | 4.907 | 4.688 | 2-45/64 | 2.759 | 2.647 |
| 3 | 3.0000 | 4-5/8 | 4.625 | 4.475 | 5.340 | 5.102 | 2-61/64 | 3.013 | 2.893 |
| 3-1/4 | 3.2500 | 5 | 5.000 | 4.838 | 5.774 | 5.515 | 3-3/16 | 3.252 | 3.124 |
| 3-1/2 | 3.5000 | 5-3/8 | 5.375 | 5.200 | 6.207 | 5.928 | 3-7/16 | 3.506 | 3.370 |
| 3-3/4 | 3.7500 | 5-3/4 | 5.750 | 5.562 | 6.640 | 6.341 | 3-11/16 | 3.670 | 3.616 |
| 4 | 4.0000 | 6-1/8 | 6.125 | 5.925 | 7.073 | 6.755 | 3-15/16 | 4.014 | 3.862 |
Tornillos de acero inoxidable ASTM A193 347H Distribuidor, Sujetadores de acero inoxidable 347H Fabricante, SS WERKSTOFF NR. 1.4961 Sujetadores Proveedor
Dimensiones de las tuercas EN 1.4961
| Tamaño nominal o diámetro principal de rosca básico | F | G | H | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Ancho Entre pisos |
Ancho A través de las esquinas |
Espesor | |||||||
| Basic | Max | Min | Max | Min | Basic | Max | Min | ||
| 1/4 | .2500 | 7/16 | .438 | .428 | .505 | .488 | 7/32 | .226 | .212 |
| 5/16 | .3125 | 1/2 | .500 | .489 | .577 | .557 | 17/64 | .273 | .258 |
| 3/8 | .3750 | 9/16 | .562 | .551 | .650 | .628 | 21/64 | .337 | .479 |
| 7/16 | .4375 | 11/16 | .688 | .675 | .794 | .768 | 3/8 | .385 | .365 |
| 1/2 | .5000 | 3/4 | .750 | .736 | .866 | .840 | 7/16 | .448 | .427 |
| 9/16 | .5625 | 7/8 | .875 | .861 | 1.010 | .982 | 31/64 | .496 | .473 |
| 5/8 | .6250 | 15/16 | .938 | .922 | 1.083 | 1.051 | 35/64 | .559 | .535 |
| 3/4 | .7500 | 1-1/8 | 1.125 | 1.088 | 1.299 | 1.240 | 41/64 | .665 | .617 |
| 7/8 | .8750 | 1-5/16 | 1.312 | 1.269 | 1.516 | 1.447 | 3/4 | .776 | .724 |
| 1 | 1.0000 | 1-1/2 | 1.500 | 1.450 | 1.732 | 1.653 | 55/64 | .887 | .831 |
| 1-1/8 | 1.1250 | 1-11/16 | 1.688 | 1.631 | 1.949 | 1.859 | 31/32 | .999 | .939 |
| 1-3/8 | 1.3750 | 2-1/16 | 2.062 | 1.994 | 2.382 | 2.273 | 1-11/64 | 1.206 | 1.138 |
| 1-1/2 | 1.500 | 2-1/4 | 2.250 | 2.175 | 2.598 | 2.480 | 1-9/32 | 1.ASTM A194 GR. 8 | 1.245 |
| 1-5/8 | 1.6250 | 2-7/16 | 2.438 | 2.356 | 2.815 | 2.686 | 1-25/64 | 1.429 | 1.353 |
| 1-3/4 | 1.7500 | 2-5/8 | 2.625 | 2.538 | 3.031 | 2.893 | 1-1/2 | 1.540 | 1.460 |
| 2 | 2.0000 | 3 | 3.000 | 2.900 | 3.464 | 3.306 | 1-23/32 | 1.763 | 1.675 |
| 2-1/4 | 2.2500 | 3-3/8 | 3.375 | 3.263 | 3.897 | 3.719 | 1-15/16 | 1.986 | 1.890 |
| 2-1/2 | 2.5000 | 3-3/4 | 3.750 | 3.625 | 4.330 | 4.133 | 2-5/32 | 2.209 | 2.105 |
| 2-3/4 | 2.7500 | 4-1/8 | 4.125 | 3.988 | 4.763 | 4.546 | 2-3/8 | 2.431 | 2.319 |
Infraestructura de Energía Térmica Crítica con Acero Inoxidable 347H Pernos
Las operadoras de energía-térmica más exigentes en España, México, Colombia y Argentina demandan acero 347H no por especificación, sino por garantía de cero fallos por creep durante 20+ años de servicio continuo a 700-900°C en turbogeneradores de megavatio escala, combustores de gas con inyección de combustible a presión extrema, y calderas de recuperación de calor que operan 8000+ horas/año. Los pernos 347H México resultan económicamente superiores: aunque cuestan más que 310 estándar, su resistencia garantizada sin deformación permanente reduce mantenimiento catastrófico costoso (paradas de 3-6 meses = millones USD en energía no generada) versus fallas súbitas de 310 por creep localizado. En Colombia, sujetadores 347H certificados DIN 1.4961 aseguran turboalternadores que operan ciclos 24/7, donde una falla de soldadura-creep causaría pérdida de línea de transmisión nacional.
Tornillos 347H Argentina en sistema de calderas industriales mantienen performance integral bajo ciclos presión 200+ bar + temperatura 850°C + vibración sismica combinada. En España, especificadores europeos eligen pernos acero inoxidable 347H bajo EN 1.4961 + Merkblatt AD 2000 W2 para instalaciones que operan sin parada durante décadas. Como fabricante pernos acero inoxidable 347H con validación de ciclo de vida operacional extenso, cada lote de tuercas hexagonales 347H y tornillos Allen acero inoxidable 347H recibe certificación de estabilidad creep a 700-900°C probada en laboratorio a tiempo real (no simulaciones).
Varios tipos de Sujetadores inoxidable UNS S34709
DIN 1.4550 Pernos prisioneros
Acero AISI 347H Tuercas
UNS S34709 Pernos
INOX 347H Arandelas
Acero inoxidable 347H Tornillos de cabeza hexagonal
Werkstoff No 1.4550 Tornillos
Inoxidable 347H Pernos de anclaje
ASTM A193 UNS S34709 Espárragos
Acero inox 347H Tuercas hexagonales
