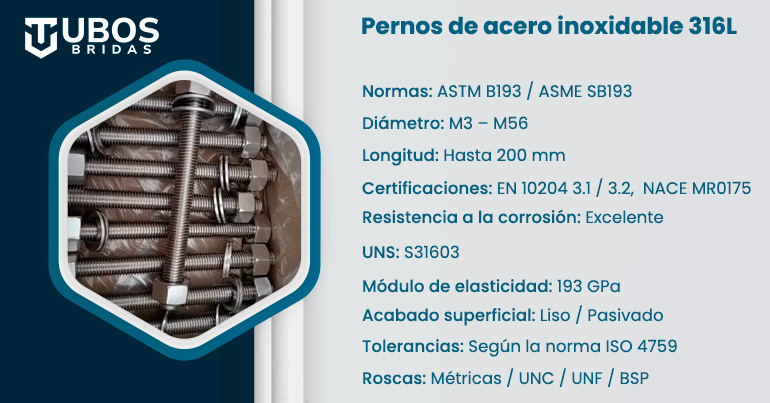

Pernos de acero inoxidable 316L
Pernos ASTM A193 316L Proveedor in Spain, Tuercas UNS S31603 de acero inoxidable Fabricante
Los pernos de acero inoxidable 316L representan la solución de máxima excelencia para ambientes corrosivos extremos, incluyendo atmósferas salinas offshore, plantas químicas agresivas y sistemas de desalinización de agua. Como fabricante pernos acero inoxidable 316L certificado internacionalmente, ofrecemos sujetadores inoxidable UNS S31603 que cumplen normas ASTM A193 316L, DIN 1.4404, DIN 1.4435, ISO 4033 y ASME B18.5.
Disponemos de pernos hexagonales inoxidable 316L, tornillos Allen acero inoxidable 316L, tuercas hexagonales 316L y arandelas especiales 316L (M2-M100) con trazabilidad de fundición a instalación. Cada proyecto merece excelencia offshore. Confía en proveedores 316L América Latina con certificación ISO 9001 y PED. Contacta ahora para especificaciones técnicas.
Table of content
- Especificación de pernos de acero inoxidable 316L
- Composición química de las tuercas con brida DIN 1.4404
- Propiedades mecánicas de los tornillos Allen CSK UNS S31603
- Grado equivalente de perno hexagonal pesado SUS 316L
- Dimensiones de los pernos DIN 1.4404
- Tabla de torsión de pernos UNS S31603
- Tabla de tamaños de tuercas SUS 316L
- Dimensiones de las tuercas hexagonales pesadas INOX 316L
- Dimensiones de las tuercas EN 1.4404
- Varios tipos de elementos de fijación Werkstoff nº 1.4404
Especificación de pernos de acero inoxidable 316L
| Especificaciones | DIN, ISO, JIS, GB, ES, BS, ASTM |
|---|---|
| Tamaño | M2 - M100 |
| Longitud | 3 mm a 200 mm | Tamaños personalizados |
| Dimensiones Estándar | DIN: DIN931, 933, 934, 7991, 976, 125 ISO: ISO 4033, 4032 ASME B18.5, B18.3 |
| Formulario | Hexagonal, roscada, cuadrada, redonda según calibre, etc. |
| Hilos | A menos que se especifique lo contrario, los hilos se enrollarán o cortarán y roscarán horizontal o verticalmente |
| Hilos disponibles | UNF, BSW, BSF, METRIC, UNC o según sea necesario |
| Configuración de subprocesos | ASME B1.1 2A/3A – 2B/3B Roscas unificadas en pulgadas y B1.13M 6h-6G Roscas métricas gruesas |
| Certificación | Doble certificación según ASTM y ASTM. Códigos ASME |
| Certificado de prueba | Según EN 10204/3.1 Certificado de prueba del fabricante, certificado PED 97/23/EC, certificado Merkblatt AD 2000 W2 |
| Embalaje | A GRANEL: cantón, pallet, Cajas Pequeñas / cartón / pallet, o solicitud del cliente |
| Revestimiento de superficies | Recubrimiento de cadmio Recubrimiento de galvanización por inmersión en caliente Recubrimiento de ptfe Recubrimiento de fosfato Recubrimiento de teflón Recubrimiento de xilón Recubrimiento de zinc |
En México, Colombia, Argentina y España, clientes de proyectos críticos eligen nuestros tornillos 316L por compatibilidad total con sistemas de tuberías sometidos a corrosión localizada. Con tuercas hexagonales 316L y componentes en UNS S31603, garantizamos durabilidad en rango -200°C a +425°C con resistencia a sensitización térmica mejorada. Disponemos de suministros certificados bajo ISO 4033, ASME B18.5 y DIN 1.4435 con trazabilidad completa.
Composición química de las tuercas con brida DIN 1.4404
| Grade | C | Mn | Si | P | S | Cr | Mo | Ni | N |
|---|---|---|---|---|---|---|---|---|---|
| SS 316L | 0.035 max | 2 max | 1.00 max | 0.045 max | 0.030 max | 16.00 – 18.00 | 2.00 – 3.00 | 10.00 – 14.00 | 68.89 min |
Propiedades mecánicas de los tornillos Allen CSK UNS S31603
| Grade | Fuerza de Tensión | Fuerza de producción (0.2%Offset) | Alargamiento |
|---|---|---|---|
| SS 316L | Psi – 75000 , MPa – 515 | Psi – 30000 , MPa – 205 | 35 % |
Grado equivalente de perno hexagonal pesado SUS 316L
| STANDARD | WERKSTOFF NR. | UNS | JIS | BS | GOST | AFNOR | EN |
|---|---|---|---|---|---|---|---|
| SS 316L | 1.4404 / 1.4435 | S31603 | SUS 316L | 316S11 / 316S13 | 03Ch17N14M3 / 03Ch17N14M2 | Z3CND17-11-02 / Z3CND18-14-03 | X2CrNiMo17-12-2 / X2CrNiMo18-14-3 |
Dimensiones de los pernos DIN 1.4404
| TAMAÑO NOMINAL (D) | DIÁMETRO DEL CUERPO | CABEZA THICKNEASTM A193 | ACROASTM A193 LOS PISOS | ESQUINAS ACROASTM A193 | ||||
|---|---|---|---|---|---|---|---|---|
| D (MAX) | D (MIN) | H (MAX) | H (MIN) | F (MAX) | F (MIN) | C (MAX) | C (MIN) | |
| m10 | 10.00 | 9.78 | 6.63 | 6.17 | 17.00 | 15.73 | 18.48 | 17.77 |
| m12 | 12.00 | 11.73 | 7.76 | 4.24 | 19.00 | 17.73 | 20.78 | 20.03 |
| m14 | 14.00 | 13.73 | 9.09 | 8.51 | 22.00 | 20.67 | 24.25 | 23.35 |
| m16 | 16.00 | 15.73 | 10.32 | 9.68 | 24.00 | 23.67 | 27.71 | 26.75 |
| m20 | 20.00 | 19.67 | 12.88 | 12.12 | 30.00 | 29.16 | 34.64 | 32.95 |
| m24 | 24.00 | 23.67 | 15.44 | 14.56 | 36.00 | 35.00 | 41.57 | 39.55 |
| m30 | 30.00 | 29.67 | 19.48 | 17.92 | 46.00 | 45.00 | 53.12 | 50.85 |
| m36 | 36.00 | 35.61 | 23.38 | 21.63 | 55.00 | 53.80 | 63.51 | 60.79 |
| m42 | 42.00 | 41.38 | 26.97 | 25.03 | 65.00 | 62.90 | 75.06 | 71.71 |
| m48 | 48.00 | 47.38 | 31.07 | 28.93 | 75.00 | 72.60 | 86.60 | 82.76 |
| m56 | 56.00 | 55.26 | 36.2 | 33.80 | 85.00 | 82.20 | 98.15 | 93.71 |
| m64 | 64.00 | 63.26 | 41.32 | 38.68 | 95.00 | 91.80 | 109.70 | 104.65 |
| m72 | 72.00 | 71.26 | 46.45 | 43.55 | 105.00 | 101.40 | 121.24 | 115.60 |
| m80 | 80.00 | 79.26 | 51.58 | 48.42 | 115.00 | 111.00 | 132.72 | 126.54 |
| m90 | 90.00 | 89.13 | 57.74 | 54.26 | 130.00 | 125.50 | 150.11 | 143.07 |
| m100 | 90.00 | 99.13 | 63.9 | 60.10 | 145.00 | 140.00 | 167.43 | 159.60 |
Tabla de torsión de pernos UNS S31603
| Especificaciones de torque | |||||||
|---|---|---|---|---|---|---|---|
Tamaño del perno pulgadas o # |
Temas Por pulgada |
Torque seco estándar en pulgadas-libras
|
|||||
304 Acero inoxidable |
316 Acero inoxidable |
||||||
| #2 | 56 | 2.5 | 2.6 | ||||
| 64 | 3.0 | 3.2 | |||||
| #3 | 48 | 3.9 | 4.0 | ||||
| 56 | 4.4 | 4.6 | |||||
| #4 | 40 | 5.2 | 5.5 | ||||
| 48 | 6.6 | 6.9 | |||||
| #5 | 40 | 7.7 | 8.1 | ||||
| 44 | 9.4 | 9.8 | |||||
| #6 | 32 | 9.6 | 10.1 | ||||
| 40 | 12.1 | 12.7 | |||||
| #8 | 32 | 19.8 | 20.7 | ||||
| 36 | 22.0 | 23.0 | |||||
| #10 | 24 | 22.8 | 23.8 | ||||
| 32 | 31.7 | 33.1 | |||||
Tabla de tamaños de tuercas SUS 316L
| Tamaño de tuerca (mm) |
Diámetro* (mm) |
Altura (mm) |
||
|---|---|---|---|---|
| Tuerca hexagonal | Nuez de mermelada | Tuerca Nylock | ||
| 2 | 4 | 1.6 | 1.2 | - |
| 2.5 | 5 | 2 | 1.6 | - |
| 3 | 5.5 | 2.4 | 1.8 | 4 |
| 4 | 7 | 3.2 | 2.2 | 5 |
| 5 | 8 | 4 | 2.7 | 5 |
| 6 | 10 | 5 | 3.2 | 6 |
| 7 | 11 | 5.5 | 3.5 | - |
| 8 | 13 | 6.5 | 4 | 8 |
| 10 | 17 | 8 | 5 | 10 |
| 12 | 19 | 10 | 6 | 12 |
| 14 | 22 | 11 | 7 | 14 |
| 16 | 24 | 13 | 8 | 16 |
| 18 | 27 | 15 | 9 | 18.5 |
| 20 | 30 | 16 | 10 | 20 |
| * Este es el diámetro entre las caras. También es el tamaño de llave a utilizar. | ||||
Dimensiones de las tuercas hexagonales pesadas INOX 316L
| Tamaño nominal o diámetro principal de rosca básico | F | G | H | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Ancho entre caras | Ancho en las esquinas | Espesor | |||||||
| Básico | Máximo | Mín. | Máximo | Mín. | Básico | Máximo | Mín. | ||
| 1/4 | .2500 | 1/2 | .500 | .488 | .577 | .556 | 15/64 | .250 | .218 |
| 5/16 | .3125 | 9/16 | .562 | .546 | .650 | .622 | 19/64 | .314 | .280 |
| 3/8 | .3750 | 11/16 | .688 | .669 | .794 | .763 | 23/64 | .377 | .341 |
| 7/16 | .4375 | 3/4 | .750 | .728 | .866 | .830 | 27/64 | .441 | .403 |
| 1/2 | .5000 | 7/8 | .875 | .850 | 1.010 | .969 | 31/64 | .504 | .464 |
| 9/16 | .5625 | 15/16 | .938 | .909 | 1.083 | 1.037 | 35/64 | .568 | .526 |
| 5/8 | .6250 | 1-1/16 | 1.062 | 1.031 | 1.227 | 1.175 | 39/64 | .631 | .587 |
| 3/4 | .7500 | 1-1/4 | 1.250 | 1.212 | 1.443 | 1.382 | 47/64 | .758 | .710 |
| 7/8 | .8750 | 1-7/16 | 1.438 | 1.394 | 1.660 | 1.589 | 55/64 | .885 | .833 |
| 1 | 1.0000 | 1-5/8 | 1.325 | 1.575 | 1.876 | 1.796 | 63/64 | 1.012 | .956 |
| 1-1/8 | 1.1250 | 1-13/16 | 1.812 | 1.756 | 2.093 | 2.002 | 1-7/64 | 1.139 | 1.079 |
| 1-1/4 | 1.2500 | 2 | 2.000 | 1.938 | 2.309 | 2.209 | 1-7/32 | 1.251 | 1.187 |
| 1-3/8 | 1.3750 | 2-3/16 | 2.188 | 2.119 | 2.526 | 2.416 | 1-11/32 | 1.378 | 1.460 |
| 1-1/2 | 1.5000 | 2-3/8 | 2.375 | 2.300 | 2.742 | 2.622 | 1-15/32 | 1.505 | 1.433 |
| 1-5/8 | 1.6250 | 2-9/16 | 2.562 | 2.481 | 2.959 | 2.828 | 1-19/32 | 1.632 | 1.556 |
| 1-3/4 | 1.7500 | 2-3/4 | 2.750 | 2.662 | 3.175 | 3.035 | 1-23/32 | 1.759 | 1.679 |
| 2 | 2.0000 | 3-1/8 | 3.125 | 3.025 | 3.608 | 3.449 | 1-31/32 | 2.013 | 1.925 |
| 2-1/4 | 2.2500 | 3-1/2 | 3.500 | 3.388 | 4.041 | 3.862 | 2-13/64 | 2.251 | 2.155 |
| 2-1/2 | 2.5000 | 3-7/8 | 3.875 | 3.750 | 4.474 | 4.275 | 2-29/64 | 2.505 | 2.401 |
| 2-3/4 | 2.7500 | 4-1/4 | 4.250 | 4.112 | 4.907 | 4.688 | 2-45/64 | 2.759 | 2.647 |
| 3 | 3.0000 | 4-5/8 | 4.625 | 4.475 | 5.340 | 5.102 | 2-61/64 | 3.013 | 2.893 |
| 3-1/4 | 3.2500 | 5 | 5.000 | 4.838 | 5.774 | 5.515 | 3-3/16 | 3.252 | 3.124 |
| 3-1/2 | 3.5000 | 5-3/8 | 5.375 | 5.200 | 6.207 | 5.928 | 3-7/16 | 3.506 | 3.370 |
| 3-3/4 | 3.7500 | 5-3/4 | 5.750 | 5.562 | 6.640 | 6.341 | 3-11/16 | 3.670 | 3.616 |
| 4 | 4.0000 | 6-1/8 | 6.125 | 5.925 | 7.073 | 6.755 | 3-15/16 | 4.014 | 3.862 |
Dimensiones de las tuercas EN 1.4404
| Tamaño nominal o diámetro principal de rosca básico | F | G | H | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Ancho Entre pisos |
Ancho A través de las esquinas |
Espesor | |||||||
| Basic | Max | Min | Max | Min | Basic | Max | Min | ||
| 1/4 | .2500 | 7/16 | .438 | .428 | .505 | .488 | 7/32 | .226 | .212 |
| 5/16 | .3125 | 1/2 | .500 | .489 | .577 | .557 | 17/64 | .273 | .258 |
| 3/8 | .3750 | 9/16 | .562 | .551 | .650 | .628 | 21/64 | .337 | .479 |
| 7/16 | .4375 | 11/16 | .688 | .675 | .794 | .768 | 3/8 | .385 | .365 |
| 1/2 | .5000 | 3/4 | .750 | .736 | .866 | .840 | 7/16 | .448 | .427 |
| 9/16 | .5625 | 7/8 | .875 | .861 | 1.010 | .982 | 31/64 | .496 | .473 |
| 5/8 | .6250 | 15/16 | .938 | .922 | 1.083 | 1.051 | 35/64 | .559 | .535 |
| 3/4 | .7500 | 1-1/8 | 1.125 | 1.088 | 1.299 | 1.240 | 41/64 | .665 | .617 |
| 7/8 | .8750 | 1-5/16 | 1.312 | 1.269 | 1.516 | 1.447 | 3/4 | .776 | .724 |
| 1 | 1.0000 | 1-1/2 | 1.500 | 1.450 | 1.732 | 1.653 | 55/64 | .887 | .831 |
| 1-1/8 | 1.1250 | 1-11/16 | 1.688 | 1.631 | 1.949 | 1.859 | 31/32 | .999 | .939 |
| 1-3/8 | 1.3750 | 2-1/16 | 2.062 | 1.994 | 2.382 | 2.273 | 1-11/64 | 1.206 | 1.138 |
| 1-1/2 | 1.500 | 2-1/4 | 2.250 | 2.175 | 2.598 | 2.480 | 1-9/32 | 1.ASTM A194 GR. 8 | 1.245 |
| 1-5/8 | 1.6250 | 2-7/16 | 2.438 | 2.356 | 2.815 | 2.686 | 1-25/64 | 1.429 | 1.353 |
| 1-3/4 | 1.7500 | 2-5/8 | 2.625 | 2.538 | 3.031 | 2.893 | 1-1/2 | 1.540 | 1.460 |
| 2 | 2.0000 | 3 | 3.000 | 2.900 | 3.464 | 3.306 | 1-23/32 | 1.763 | 1.675 |
| 2-1/4 | 2.2500 | 3-3/8 | 3.375 | 3.263 | 3.897 | 3.719 | 1-15/16 | 1.986 | 1.890 |
| 2-1/2 | 2.5000 | 3-3/4 | 3.750 | 3.625 | 4.330 | 4.133 | 2-5/32 | 2.209 | 2.105 |
| 2-3/4 | 2.7500 | 4-1/8 | 4.125 | 3.988 | 4.763 | 4.546 | 2-3/8 | 2.431 | 2.319 |
Ventajas de utilizar Tuercas Acero inox 316L
Tornillos de acero inoxidable ASL A193 316L Distribuidor, Sujetadores de acero inoxidable 316L Fabricante, SS WERKSTOFF NR. 1.4435 Sujetadores Proveedor
Varios tipos de elementos de fijación Werkstoff nº 1.4404
Werkstoff No 1.4404 Tuercas hexagonales
UNS S31603 Tornillos
Acero inoxidable 316L Pernos prisioneros
INOX 316L Tornillos de cabeza hexagonal
Acero AISI 316L Espárragos
ASTM A193 UNS S31603 Pernos de anclaje
Inoxidable 316L Arandelas
DIN 1.4404 Pernos
Acero inox 316L Tuercas
