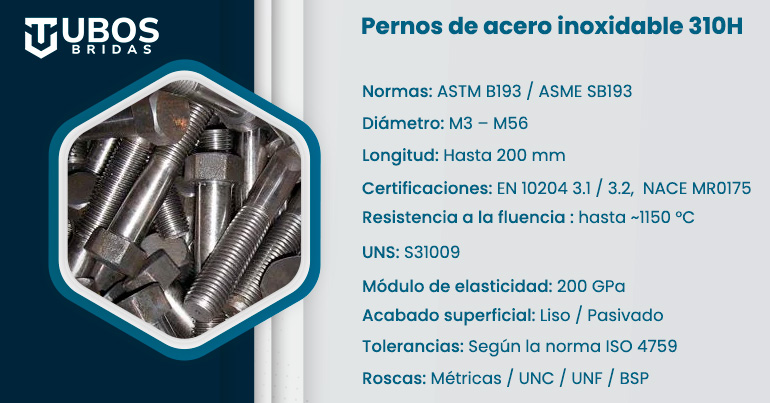

Pernos de acero inoxidable 310H
Pernos ASTM A193 310H Proveedor in Spain, Tuercas UNS S31009 de acero inoxidable Fabricante
Los pernos de acero inoxidable 310H representan la solución de ingeniería más crítica para aplicaciones de extrema temperatura con ciclos térmicos sostenidos, incluyendo hornos de procesos químicos, calderas de vapor de presión ultra-alta, sistemas de recuperación de calor de refinería y plantas incineradoras de residuos peligrosos. Como fabricante pernos acero inoxidable 310H certificado internacionalmente, ofrecemos sujetadores inoxidable UNS S31009 que cumplen normas ASTM A193 310H, DIN 1.4845, DIN 1.4841, ISO 4033 y ASME B18.5.
El diferenciador técnico clave: composición mejorada con carbono 0.04-0.10% proporciona resistencia superior a creep (deformación por fluencia) a temperaturas de 1100°C sostenidas, superando al acero 310 estándar en aplicaciones de ciclos térmicos repetitivos. Nuestro catálogo completo incluye pernos hexagonales inoxidable 310H, tornillos Allen acero inoxidable 310H y tuercas hexagonales 310H en rangos M2 a M100. Servimos a México, Colombia, Argentina y España. Confía en proveedores 310H América Latina con certificación PED 97/23/EC y Merkblatt AD 2000 para proyectos de máxima criticidad térmica.
Table of content
- Especificación de Pernos de acero inoxidable 310H
- Composición química de la varilla roscada SS 310H
- Propiedades mecánicas de las tuercas hexagonales DIN 1.4845
- Grado equivalente de perno hexagonal pesado UNS S31009
- Dimensiones de los pernos SS 310H
- Tabla de tallas de tuercas UNS S31009
- Dimensiones de las tuercas hexagonales pesadas SUS 310H
- Dimensiones de las tuercas EN 1.4845
- AISI 310H frente a AISI 310: Resistencia a la fluencia
- Varios tipos de sujetadores Werkstoff No 1.4845
Especificación de Pernos de acero inoxidable 310H
| Especificaciones | DIN, ISO, JIS, GB, ES, BS, ASTM |
|---|---|
| Tamaño | M2 - M100 |
| Longitud | 3 mm a 200 mm | Tamaños personalizados |
| Dimensiones Estándar | DIN: DIN931, 933, 934, 7991, 976, 125 ISO: ISO 4033, 4032 ASME B18.5, B18.3 |
| Formulario | Hexagonal, roscada, cuadrada, redonda según calibre, etc. |
| Hilos | A menos que se especifique lo contrario, los hilos se enrollarán o cortarán y roscarán horizontal o verticalmente |
| Hilos disponibles | UNF, BSW, BSF, METRIC, UNC o según sea necesario |
| Configuración de subprocesos | ASME B1.1 2A/3A – 2B/3B Roscas unificadas en pulgadas y B1.13M 6h-6G Roscas métricas gruesas |
| Certificación | Doble certificación según ASTM y ASTM. Códigos ASME |
| Certificado de prueba | Según EN 10204/3.1 Certificado de prueba del fabricante, certificado PED 97/23/EC, certificado Merkblatt AD 2000 W2 |
| Embalaje | A GRANEL: cantón, pallet, Cajas Pequeñas / cartón / pallet, o solicitud del cliente |
| Revestimiento de superficies | Recubrimiento de cadmio Recubrimiento de galvanización por inmersión en caliente Recubrimiento de ptfe Recubrimiento de fosfato Recubrimiento de teflón Recubrimiento de xilón Recubrimiento de zinc |
El acero inoxidable 310H se caracteriza por su contenido mejorado de carbono 0.04-0.10% (mayor que 310 estándar), proporcionando resistencia excepcional a creep (deformación por fluencia) bajo ciclos térmicos repetitivos hasta 1100°C sostenidos, con capacidad de resistir ciclos térmicos de 800-1100°C sin deformación permanente. Nuestros sujetadores 310H disponibles como pernos hexagonales inoxidable 310H, arandelas acero inoxidable 310H y accesorios forjados inoxidable 310H cumplen especificación DIN 1.4845 y EN 1.4845, proporcionando fiabilidad extrema en hornos de procesos químicos, calderas de vapor ultra-presión y sistemas de incineración térmica. En México, Colombia, Argentina y España, clientes de infraestructura crítica eligen nuestros tornillos 310H por integridad estructural garantizada bajo estrés térmico alternante. Con tuercas hexagonales 310H y componentes en UNS S31009, garantizamos resistencia a deformación permanente. Disponemos de suministros certificados PED 97/23/EC y AD 2000 W2 con trazabilidad de verificación de creep.
Composición química de la varilla roscada SS 310H
| Grade | C | Mn | Si | P | S | Cr | Mo | Ni | N |
|---|---|---|---|---|---|---|---|---|---|
| SS 310H | 0.04 – 0.10 | 2 max | 1.00 max | 0.045 max | 0.030 max | 24.00 – 26.00 | – | 19.00 – 21.00 | 53.885 min |
Propiedades mecánicas de las tuercas hexagonales DIN 1.4845
| Fuerza de Tensión | Fuerza de producción (0.2%Offset) | Alargamiento |
|---|---|---|
| Psi – 75000 , MPa – 515 | Psi – 30000 , MPa – 205 | 40% |
Grado equivalente de perno hexagonal pesado UNS S31009
| Fuerza de Tensión | Fuerza de producción (0.2%Offset) | Alargamiento |
|---|---|---|
| Psi – 75000 , MPa – 515 | Psi – 30000 , MPa – 205 | 40% |
Dimensiones de los pernos SS 310H
| TAMAÑO NOMINAL (D) | DIÁMETRO DEL CUERPO | CABEZA THICKNEASTM A193 | ACROASTM A193 LOS PISOS | ESQUINAS ACROASTM A193 | ||||
|---|---|---|---|---|---|---|---|---|
| D (MAX) | D (MIN) | H (MAX) | H (MIN) | F (MAX) | F (MIN) | C (MAX) | C (MIN) | |
| m10 | 10.00 | 9.78 | 6.63 | 6.17 | 17.00 | 15.73 | 18.48 | 17.77 |
| m12 | 12.00 | 11.73 | 7.76 | 4.24 | 19.00 | 17.73 | 20.78 | 20.03 |
| m14 | 14.00 | 13.73 | 9.09 | 8.51 | 22.00 | 20.67 | 24.25 | 23.35 |
| m16 | 16.00 | 15.73 | 10.32 | 9.68 | 24.00 | 23.67 | 27.71 | 26.75 |
| m20 | 20.00 | 19.67 | 12.88 | 12.12 | 30.00 | 29.16 | 34.64 | 32.95 |
| m24 | 24.00 | 23.67 | 15.44 | 14.56 | 36.00 | 35.00 | 41.57 | 39.55 |
| m30 | 30.00 | 29.67 | 19.48 | 17.92 | 46.00 | 45.00 | 53.12 | 50.85 |
| m36 | 36.00 | 35.61 | 23.38 | 21.63 | 55.00 | 53.80 | 63.51 | 60.79 |
| m42 | 42.00 | 41.38 | 26.97 | 25.03 | 65.00 | 62.90 | 75.06 | 71.71 |
| m48 | 48.00 | 47.38 | 31.07 | 28.93 | 75.00 | 72.60 | 86.60 | 82.76 |
| m56 | 56.00 | 55.26 | 36.2 | 33.80 | 85.00 | 82.20 | 98.15 | 93.71 |
| m64 | 64.00 | 63.26 | 41.32 | 38.68 | 95.00 | 91.80 | 109.70 | 104.65 |
| m72 | 72.00 | 71.26 | 46.45 | 43.55 | 105.00 | 101.40 | 121.24 | 115.60 |
| m80 | 80.00 | 79.26 | 51.58 | 48.42 | 115.00 | 111.00 | 132.72 | 126.54 |
| m90 | 90.00 | 89.13 | 57.74 | 54.26 | 130.00 | 125.50 | 150.11 | 143.07 |
| m100 | 90.00 | 99.13 | 63.9 | 60.10 | 145.00 | 140.00 | 167.43 | 159.60 |
Tabla de tallas de tuercas UNS S31009
| Tamaño de tuerca (mm) |
Diámetro* (mm) |
Altura (mm) |
||
|---|---|---|---|---|
| Tuerca hexagonal | Nuez de mermelada | Tuerca Nylock | ||
| 2 | 4 | 1.6 | 1.2 | - |
| 2.5 | 5 | 2 | 1.6 | - |
| 3 | 5.5 | 2.4 | 1.8 | 4 |
| 4 | 7 | 3.2 | 2.2 | 5 |
| 5 | 8 | 4 | 2.7 | 5 |
| 6 | 10 | 5 | 3.2 | 6 |
| 7 | 11 | 5.5 | 3.5 | - |
| 8 | 13 | 6.5 | 4 | 8 |
| 10 | 17 | 8 | 5 | 10 |
| 12 | 19 | 10 | 6 | 12 |
| 14 | 22 | 11 | 7 | 14 |
| 16 | 24 | 13 | 8 | 16 |
| 18 | 27 | 15 | 9 | 18.5 |
| 20 | 30 | 16 | 10 | 20 |
| * Este es el diámetro entre las caras. También es el tamaño de llave a utilizar. | ||||
Dimensiones de las tuercas hexagonales pesadas SUS 310H
| Tamaño nominal o diámetro principal de rosca básico | F | G | H | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Ancho entre caras | Ancho en las esquinas | Espesor | |||||||
| Básico | Máximo | Mín. | Máximo | Mín. | Básico | Máximo | Mín. | ||
| 1/4 | .2500 | 1/2 | .500 | .488 | .577 | .556 | 15/64 | .250 | .218 |
| 5/16 | .3125 | 9/16 | .562 | .546 | .650 | .622 | 19/64 | .314 | .280 |
| 3/8 | .3750 | 11/16 | .688 | .669 | .794 | .763 | 23/64 | .377 | .341 |
| 7/16 | .4375 | 3/4 | .750 | .728 | .866 | .830 | 27/64 | .441 | .403 |
| 1/2 | .5000 | 7/8 | .875 | .850 | 1.010 | .969 | 31/64 | .504 | .464 |
| 9/16 | .5625 | 15/16 | .938 | .909 | 1.083 | 1.037 | 35/64 | .568 | .526 |
| 5/8 | .6250 | 1-1/16 | 1.062 | 1.031 | 1.227 | 1.175 | 39/64 | .631 | .587 |
| 3/4 | .7500 | 1-1/4 | 1.250 | 1.212 | 1.443 | 1.382 | 47/64 | .758 | .710 |
| 7/8 | .8750 | 1-7/16 | 1.438 | 1.394 | 1.660 | 1.589 | 55/64 | .885 | .833 |
| 1 | 1.0000 | 1-5/8 | 1.325 | 1.575 | 1.876 | 1.796 | 63/64 | 1.012 | .956 |
| 1-1/8 | 1.1250 | 1-13/16 | 1.812 | 1.756 | 2.093 | 2.002 | 1-7/64 | 1.139 | 1.079 |
| 1-1/4 | 1.2500 | 2 | 2.000 | 1.938 | 2.309 | 2.209 | 1-7/32 | 1.251 | 1.187 |
| 1-3/8 | 1.3750 | 2-3/16 | 2.188 | 2.119 | 2.526 | 2.416 | 1-11/32 | 1.378 | 1.460 |
| 1-1/2 | 1.5000 | 2-3/8 | 2.375 | 2.300 | 2.742 | 2.622 | 1-15/32 | 1.505 | 1.433 |
| 1-5/8 | 1.6250 | 2-9/16 | 2.562 | 2.481 | 2.959 | 2.828 | 1-19/32 | 1.632 | 1.556 |
| 1-3/4 | 1.7500 | 2-3/4 | 2.750 | 2.662 | 3.175 | 3.035 | 1-23/32 | 1.759 | 1.679 |
| 2 | 2.0000 | 3-1/8 | 3.125 | 3.025 | 3.608 | 3.449 | 1-31/32 | 2.013 | 1.925 |
| 2-1/4 | 2.2500 | 3-1/2 | 3.500 | 3.388 | 4.041 | 3.862 | 2-13/64 | 2.251 | 2.155 |
| 2-1/2 | 2.5000 | 3-7/8 | 3.875 | 3.750 | 4.474 | 4.275 | 2-29/64 | 2.505 | 2.401 |
| 2-3/4 | 2.7500 | 4-1/4 | 4.250 | 4.112 | 4.907 | 4.688 | 2-45/64 | 2.759 | 2.647 |
| 3 | 3.0000 | 4-5/8 | 4.625 | 4.475 | 5.340 | 5.102 | 2-61/64 | 3.013 | 2.893 |
| 3-1/4 | 3.2500 | 5 | 5.000 | 4.838 | 5.774 | 5.515 | 3-3/16 | 3.252 | 3.124 |
| 3-1/2 | 3.5000 | 5-3/8 | 5.375 | 5.200 | 6.207 | 5.928 | 3-7/16 | 3.506 | 3.370 |
| 3-3/4 | 3.7500 | 5-3/4 | 5.750 | 5.562 | 6.640 | 6.341 | 3-11/16 | 3.670 | 3.616 |
| 4 | 4.0000 | 6-1/8 | 6.125 | 5.925 | 7.073 | 6.755 | 3-15/16 | 4.014 | 3.862 |
Dimensiones de las tuercas EN 1.4845
| Tamaño nominal o diámetro principal de rosca básico | F | G | H | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Ancho Entre pisos |
Ancho A través de las esquinas |
Espesor | |||||||
| Basic | Max | Min | Max | Min | Basic | Max | Min | ||
| 1/4 | .2500 | 7/16 | .438 | .428 | .505 | .488 | 7/32 | .226 | .212 |
| 5/16 | .3125 | 1/2 | .500 | .489 | .577 | .557 | 17/64 | .273 | .258 |
| 3/8 | .3750 | 9/16 | .562 | .551 | .650 | .628 | 21/64 | .337 | .479 |
| 7/16 | .4375 | 11/16 | .688 | .675 | .794 | .768 | 3/8 | .385 | .365 |
| 1/2 | .5000 | 3/4 | .750 | .736 | .866 | .840 | 7/16 | .448 | .427 |
| 9/16 | .5625 | 7/8 | .875 | .861 | 1.010 | .982 | 31/64 | .496 | .473 |
| 5/8 | .6250 | 15/16 | .938 | .922 | 1.083 | 1.051 | 35/64 | .559 | .535 |
| 3/4 | .7500 | 1-1/8 | 1.125 | 1.088 | 1.299 | 1.240 | 41/64 | .665 | .617 |
| 7/8 | .8750 | 1-5/16 | 1.312 | 1.269 | 1.516 | 1.447 | 3/4 | .776 | .724 |
| 1 | 1.0000 | 1-1/2 | 1.500 | 1.450 | 1.732 | 1.653 | 55/64 | .887 | .831 |
| 1-1/8 | 1.1250 | 1-11/16 | 1.688 | 1.631 | 1.949 | 1.859 | 31/32 | .999 | .939 |
| 1-3/8 | 1.3750 | 2-1/16 | 2.062 | 1.994 | 2.382 | 2.273 | 1-11/64 | 1.206 | 1.138 |
| 1-1/2 | 1.500 | 2-1/4 | 2.250 | 2.175 | 2.598 | 2.480 | 1-9/32 | 1.ASTM A194 GR. 8 | 1.245 |
| 1-5/8 | 1.6250 | 2-7/16 | 2.438 | 2.356 | 2.815 | 2.686 | 1-25/64 | 1.429 | 1.353 |
| 1-3/4 | 1.7500 | 2-5/8 | 2.625 | 2.538 | 3.031 | 2.893 | 1-1/2 | 1.540 | 1.460 |
| 2 | 2.0000 | 3 | 3.000 | 2.900 | 3.464 | 3.306 | 1-23/32 | 1.763 | 1.675 |
| 2-1/4 | 2.2500 | 3-3/8 | 3.375 | 3.263 | 3.897 | 3.719 | 1-15/16 | 1.986 | 1.890 |
| 2-1/2 | 2.5000 | 3-3/4 | 3.750 | 3.625 | 4.330 | 4.133 | 2-5/32 | 2.209 | 2.105 |
| 2-3/4 | 2.7500 | 4-1/8 | 4.125 | 3.988 | 4.763 | 4.546 | 2-3/8 | 2.431 | 2.319 |
AISI 310H frente a AISI 310: Resistencia a la fluencia
| Característica | Acero 310 | Acero 310H |
|---|---|---|
| Contenido de carbono | 0.015% máximo | 0.04-0.10% |
| Resistencia a creep | Media | Superior |
| Ciclos térmicos 800-1100°C | Limitados | Excelente |
| Deformación permanente | Moderada | Mínima |
| Aplicaciones cíclicas | No ideal | Ideal |
| Hornos de ciclos repetitivos | No recomendado | Recomendado |
| Calderas de vapor ciclo | Limitado | Excelente |
| Costo | Menor | Premium |
| Ciclo vida útil | ~5-7 años | ~10-15 años |
Aplicaciones Extremas Y Casos De Uso Regionales
Las industrias más sofisticadas y exigentes en España, México, Colombia, Argentina y América Latina confían en nuestros pernos de acero inoxidable 310H para proyectos donde la deformación térmica es riesgo crítico inaceptable. Los pernos 310H México se especifican extensamente en refinerías con sistemas de recuperación de calor sometidos a ciclos térmicos diarios 800-1100°C, plantas incineradoras de residuos peligrosos donde el ASTM A193 310H resiste ciclos de encendido/apagado sin deformación permanente, y calderas de vapor industrial de presión ultra-alta.
En Colombia, nuestros sujetadores 310H mantienen integridad dimensional en hornos de procesos químicos sometidos a ciclos térmicos cíclicos sostenidos de 1050°C. Nuestros tornillos 310H Argentina cumplen normativa DIN 1.4841 para sistemas de combustión industrial críticos. En España, especificamos pernos acero inoxidable 310H según EN 1.4845, garantizando compatibilidad en proyectos europeos de infraestructura térmica de máxima exigencia. Como fabricante pernos acero inoxidable 310H con certificación PED 97/23/EC, Merkblatt AD 2000 e ISO 9001, cada componente recibe validación de resistencia a creep. Disponemos de tuercas hexagonales 310H, tornillos Allen acero inoxidable 310H y arandelas acero inoxidable 310H para proyectos de máxima criticidad térmica donde la deformación es inaceptable.
Tornillos de acero inoxidable ASTM A193 310H Distribuidor, Sujetadores de acero inoxidable 310H Fabricante, SS WERKSTOFF NR. 1.4841 Sujetadores Proveedor
Varios tipos de sujetadores Werkstoff No 1.4845
INOX 310H Tuercas hexagonales
Acero inoxidable 310H Tornillos
Inoxidable 310H Tornillos de cabeza hexagonal
ASTM A193 UNS S31009 Tuercas
DIN 1.4845 Pernos prisioneros
Acero AISI 310H Espárragos
UNS S31009 Pernos de anclaje
Werkstoff No 1.4845 Arandelas
Acero inox 310H Pernos
