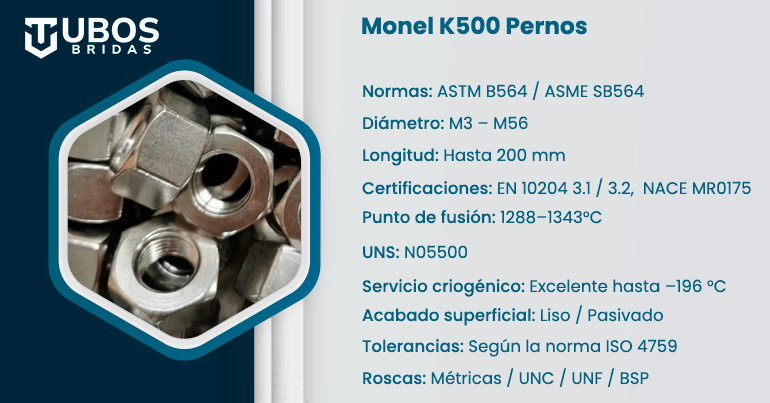

Monel K500 Pernos
Pernos ASTM B166 Monel K500 Proveedor in Spain, Tuercas de Aleación K500 Fabricante
Lo que distingue al Monel K500 de cualquier otra aleación de su familia es una propiedad que pocas superaleaciones pueden ofrecer: la combinación de alta resistencia mecánica y excelente resistencia a la corrosión en un mismo material, alcanzada a través del endurecimiento por precipitación con aluminio y titanio. Los Aleación K500 Pernos fabricados bajo este proceso de tratamiento térmico controlado alcanzan valores de resistencia a la tracción de hasta 1.100 MPa, lo que los posiciona muy por encima de los pernos de acero inoxidable convencional y de la propia aleación Monel 400. Esta propiedad hace que los UNS N05500 Pernos prisioneros sean especialmente valorados en la industria de extracción de petróleo y gas costa afuera, donde los sujetadores deben soportar simultáneamente cargas de fatiga cíclica, presión hidrostática y exposición al agua de mar en condiciones de operación permanente. Suministramos a clientes en Colombia, México, Venezuela, Ecuador, Perú, Argentina y España con documentación técnica completa bajo normas ASTM, ASME y DIN.
La selección correcta de sujetadores para equipos rotativos, sistemas de bombeo subsumergido y estructuras offshore no puede basarse únicamente en la resistencia a la corrosión estática: la resistencia a la fatiga mecánica y al desgaste por vibración son factores igualmente determinantes. Los Alloy K500 Tornillos destacan precisamente en estos escenarios, ya que su microestructura endurecida por precipitación les confiere una resistencia superior al aflojamiento por vibración en comparación con otras aleaciones de níquel sin tratamiento térmico. Las ASTM F467 UNS N05500 Tuercas son el complemento ideal para instalaciones de bombas sumergibles, válvulas subsea y cabezales de pozo, donde el desmontaje para mantenimiento debe ser predecible y libre de corrosión por contacto entre superficies. En aplicaciones de cimentación de equipos pesados en muelles, plantas de procesamiento de gas y terminales de regasificación, los DIN 2.4375 Pernos de anclaje garantizan una fijación estructural duradera en entornos con alta salinidad y humedad persistente, sin degradación de la precarga a lo largo del tiempo. Todo nuestro stock está disponible con certificado de prueba EN 10204/3.1 y trazabilidad completa de colada.
Table of content
- Especificación de sujetadores Monel K500
- Composición química de la varilla roscada DIN 2.4375
- Propiedades mecánicas de las arandelas planas Monel Alloy K5000
- Grado equivalente de pernos hexagonales WNR 2.4375
- Dimensiones del perno UNS N05500
- Tabla de tamaños de tuercas de aleación de níquel K500
- Dimensiones de las tuercas hexagonales pesadas DIN 2.4375
- Dimensiones de las tuercas Monel Alloy K500
- Varios tipos de sujetadores WNR 2.4375
Especificación de sujetadores Monel K500
| Especificaciones | DIN, ISO, JIS, GB, ES, BS, ASTM |
|---|---|
| Tamaño | M2 - M100 |
| Longitud | 3 mm a 200 mm | Tamaños personalizados |
| Dimensiones Estándar | DIN: DIN931, 933, 934, 7991, 976, 125 ISO: ISO 4033, 4032 ASME B18.5, B18.3 |
| Formulario | Hexagonal, roscada, cuadrada, redonda según calibre, etc. |
| Hilos | A menos que se especifique lo contrario, los hilos se enrollarán o cortarán y roscarán horizontal o verticalmente |
| Hilos disponibles | UNF, BSW, BSF, METRIC, UNC o según sea necesario |
| Configuración de subprocesos | ASME B1.1 2A/3A – 2B/3B Roscas unificadas en pulgadas y B1.13M 6h-6G Roscas métricas gruesas |
| Certificación | Doble certificación según ASTM y ASTM. Códigos ASME |
| Certificado de prueba | Según EN 10204/3.1 Certificado de prueba del fabricante, certificado PED 97/23/EC, certificado Merkblatt AD 2000 W2 |
| Embalaje | A GRANEL: cantón, pallet, Cajas Pequeñas / cartón / pallet, o solicitud del cliente |
| Revestimiento de superficies | Recubrimiento de cadmio Recubrimiento de galvanización por inmersión en caliente Recubrimiento de ptfe Recubrimiento de fosfato Recubrimiento de teflón Recubrimiento de xilón Recubrimiento de zinc |
La gama completa de sujetadores Monel K500 abarca cada elemento necesario para el ensamble de sistemas de fijación de alto rendimiento en una sola fuente de suministro. Los Monel K500 Espárragos se fabrican tanto en configuración de doble extremo como totalmente roscados, y se utilizan de forma estándar en conexiones bridadas ASME B16.5 y API 6A para cabezales de pozo y manifolds de alta presión, donde la integridad del sello depende directamente de la uniformidad dimensional del espárrago. Las Aleación Monel K500 Arandelas cumplen una función crítica muchas veces subestimada: proteger las superficies de brida y distribuir la carga de apriete de manera homogénea, evitando la concentración de tensiones que puede inducir corrosión bajo tensión en uniones sometidas a fluctuaciones de presión. Las Aleación K500 Tuercas hexagonales en configuración pesada (heavy hex) son el estándar en aplicaciones de alta presión conforme a ANSI B18.2.2, y están disponibles en configuraciones Nylock, de brida y de seguridad para entornos con vibración continua. Finalmente, los WERKSTOFF NR. 2.4375 Tornillos de cabeza hexagonal son requeridos habitualmente en proyectos de ingeniería con especificaciones europeas, siendo directamente equivalentes al grado UNS N05500 bajo ASTM, con la ventaja adicional de que podemos proveerlos con marcado CE y certificación AD 2000 W2 para cumplimiento regulatorio en mercados de la Unión Europea y proyectos de exportación hacia España y Portugal.
Composición química de la varilla roscada DIN 2.4375
| Grade | C | Mn | Si | S | Cu | Fe | Ni |
|---|---|---|---|---|---|---|---|
| Monel K500 | 0.25 max | 1.5 max | 0.5 max | 0.010 max | 27.00 - 33.00 | 0.5 - 2 | 63.00 min |
Propiedades mecánicas de las arandelas planas Monel Alloy K5000
| Elemento | Fuerza de Tensión | Fuerza de producción (0.2%Offset) | Alargamiento |
|---|---|---|---|
| Monel K500 | Psi - 160000 , MPa - 1100 | Psi - 115000 , MPa - 790 | 20 % |
Grado equivalente de pernos hexagonales WNR 2.4375
| STANDARD | WERKSTOFF NR. | UNS |
|---|---|---|
| Monel K500 | 2.4375 | N05500 |
Dimensiones del perno UNS N05500
| TAMAÑO NOMINAL (D) | DIÁMETRO DEL CUERPO | CABEZA THICKNEASTM A193 | ACROASTM A193 LOS PISOS | ESQUINAS ACROASTM A193 | ||||
|---|---|---|---|---|---|---|---|---|
| D (MAX) | D (MIN) | H (MAX) | H (MIN) | F (MAX) | F (MIN) | C (MAX) | C (MIN) | |
| m10 | 10.00 | 9.78 | 6.63 | 6.17 | 17.00 | 15.73 | 18.48 | 17.77 |
| m12 | 12.00 | 11.73 | 7.76 | 4.24 | 19.00 | 17.73 | 20.78 | 20.03 |
| m14 | 14.00 | 13.73 | 9.09 | 8.51 | 22.00 | 20.67 | 24.25 | 23.35 |
| m16 | 16.00 | 15.73 | 10.32 | 9.68 | 24.00 | 23.67 | 27.71 | 26.75 |
| m20 | 20.00 | 19.67 | 12.88 | 12.12 | 30.00 | 29.16 | 34.64 | 32.95 |
| m24 | 24.00 | 23.67 | 15.44 | 14.56 | 36.00 | 35.00 | 41.57 | 39.55 |
| m30 | 30.00 | 29.67 | 19.48 | 17.92 | 46.00 | 45.00 | 53.12 | 50.85 |
| m36 | 36.00 | 35.61 | 23.38 | 21.63 | 55.00 | 53.80 | 63.51 | 60.79 |
| m42 | 42.00 | 41.38 | 26.97 | 25.03 | 65.00 | 62.90 | 75.06 | 71.71 |
| m48 | 48.00 | 47.38 | 31.07 | 28.93 | 75.00 | 72.60 | 86.60 | 82.76 |
| m56 | 56.00 | 55.26 | 36.2 | 33.80 | 85.00 | 82.20 | 98.15 | 93.71 |
| m64 | 64.00 | 63.26 | 41.32 | 38.68 | 95.00 | 91.80 | 109.70 | 104.65 |
| m72 | 72.00 | 71.26 | 46.45 | 43.55 | 105.00 | 101.40 | 121.24 | 115.60 |
| m80 | 80.00 | 79.26 | 51.58 | 48.42 | 115.00 | 111.00 | 132.72 | 126.54 |
| m90 | 90.00 | 89.13 | 57.74 | 54.26 | 130.00 | 125.50 | 150.11 | 143.07 |
| m100 | 90.00 | 99.13 | 63.9 | 60.10 | 145.00 | 140.00 | 167.43 | 159.60 |
Tabla de tamaños de tuercas de aleación de níquel K500
| Tamaño de tuerca (mm) |
Diámetro* (mm) |
Altura (mm) |
||
|---|---|---|---|---|
| Tuerca hexagonal | Nuez de mermelada | Tuerca Nylock | ||
| 2 | 4 | 1.6 | 1.2 | - |
| 2.5 | 5 | 2 | 1.6 | - |
| 3 | 5.5 | 2.4 | 1.8 | 4 |
| 4 | 7 | 3.2 | 2.2 | 5 |
| 5 | 8 | 4 | 2.7 | 5 |
| 6 | 10 | 5 | 3.2 | 6 |
| 7 | 11 | 5.5 | 3.5 | - |
| 8 | 13 | 6.5 | 4 | 8 |
| 10 | 17 | 8 | 5 | 10 |
| 12 | 19 | 10 | 6 | 12 |
| 14 | 22 | 11 | 7 | 14 |
| 16 | 24 | 13 | 8 | 16 |
| 18 | 27 | 15 | 9 | 18.5 |
| 20 | 30 | 16 | 10 | 20 |
| * Este es el diámetro entre las caras. También es el tamaño de llave a utilizar. | ||||
Dimensiones de las tuercas hexagonales pesadas DIN 2.4375
| Tamaño nominal o diámetro principal de rosca básico | F | G | H | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Ancho entre caras | Ancho en las esquinas | Espesor | |||||||
| Básico | Máximo | Mín. | Máximo | Mín. | Básico | Máximo | Mín. | ||
| 1/4 | .2500 | 1/2 | .500 | .488 | .577 | .556 | 15/64 | .250 | .218 |
| 5/16 | .3125 | 9/16 | .562 | .546 | .650 | .622 | 19/64 | .314 | .280 |
| 3/8 | .3750 | 11/16 | .688 | .669 | .794 | .763 | 23/64 | .377 | .341 |
| 7/16 | .4375 | 3/4 | .750 | .728 | .866 | .830 | 27/64 | .441 | .403 |
| 1/2 | .5000 | 7/8 | .875 | .850 | 1.010 | .969 | 31/64 | .504 | .464 |
| 9/16 | .5625 | 15/16 | .938 | .909 | 1.083 | 1.037 | 35/64 | .568 | .526 |
| 5/8 | .6250 | 1-1/16 | 1.062 | 1.031 | 1.227 | 1.175 | 39/64 | .631 | .587 |
| 3/4 | .7500 | 1-1/4 | 1.250 | 1.212 | 1.443 | 1.382 | 47/64 | .758 | .710 |
| 7/8 | .8750 | 1-7/16 | 1.438 | 1.394 | 1.660 | 1.589 | 55/64 | .885 | .833 |
| 1 | 1.0000 | 1-5/8 | 1.325 | 1.575 | 1.876 | 1.796 | 63/64 | 1.012 | .956 |
| 1-1/8 | 1.1250 | 1-13/16 | 1.812 | 1.756 | 2.093 | 2.002 | 1-7/64 | 1.139 | 1.079 |
| 1-1/4 | 1.2500 | 2 | 2.000 | 1.938 | 2.309 | 2.209 | 1-7/32 | 1.251 | 1.187 |
| 1-3/8 | 1.3750 | 2-3/16 | 2.188 | 2.119 | 2.526 | 2.416 | 1-11/32 | 1.378 | 1.460 |
| 1-1/2 | 1.5000 | 2-3/8 | 2.375 | 2.300 | 2.742 | 2.622 | 1-15/32 | 1.505 | 1.433 |
| 1-5/8 | 1.6250 | 2-9/16 | 2.562 | 2.481 | 2.959 | 2.828 | 1-19/32 | 1.632 | 1.556 |
| 1-3/4 | 1.7500 | 2-3/4 | 2.750 | 2.662 | 3.175 | 3.035 | 1-23/32 | 1.759 | 1.679 |
| 2 | 2.0000 | 3-1/8 | 3.125 | 3.025 | 3.608 | 3.449 | 1-31/32 | 2.013 | 1.925 |
| 2-1/4 | 2.2500 | 3-1/2 | 3.500 | 3.388 | 4.041 | 3.862 | 2-13/64 | 2.251 | 2.155 |
| 2-1/2 | 2.5000 | 3-7/8 | 3.875 | 3.750 | 4.474 | 4.275 | 2-29/64 | 2.505 | 2.401 |
| 2-3/4 | 2.7500 | 4-1/4 | 4.250 | 4.112 | 4.907 | 4.688 | 2-45/64 | 2.759 | 2.647 |
| 3 | 3.0000 | 4-5/8 | 4.625 | 4.475 | 5.340 | 5.102 | 2-61/64 | 3.013 | 2.893 |
| 3-1/4 | 3.2500 | 5 | 5.000 | 4.838 | 5.774 | 5.515 | 3-3/16 | 3.252 | 3.124 |
| 3-1/2 | 3.5000 | 5-3/8 | 5.375 | 5.200 | 6.207 | 5.928 | 3-7/16 | 3.506 | 3.370 |
| 3-3/4 | 3.7500 | 5-3/4 | 5.750 | 5.562 | 6.640 | 6.341 | 3-11/16 | 3.670 | 3.616 |
| 4 | 4.0000 | 6-1/8 | 6.125 | 5.925 | 7.073 | 6.755 | 3-15/16 | 4.014 | 3.862 |
Dimensiones de las tuercas Monel Alloy K500
| Tamaño nominal o diámetro principal de rosca básico | F | G | H | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Ancho Entre pisos |
Ancho A través de las esquinas |
Espesor | |||||||
| Basic | Max | Min | Max | Min | Basic | Max | Min | ||
| 1/4 | .2500 | 7/16 | .438 | .428 | .505 | .488 | 7/32 | .226 | .212 |
| 5/16 | .3125 | 1/2 | .500 | .489 | .577 | .557 | 17/64 | .273 | .258 |
| 3/8 | .3750 | 9/16 | .562 | .551 | .650 | .628 | 21/64 | .337 | .479 |
| 7/16 | .4375 | 11/16 | .688 | .675 | .794 | .768 | 3/8 | .385 | .365 |
| 1/2 | .5000 | 3/4 | .750 | .736 | .866 | .840 | 7/16 | .448 | .427 |
| 9/16 | .5625 | 7/8 | .875 | .861 | 1.010 | .982 | 31/64 | .496 | .473 |
| 5/8 | .6250 | 15/16 | .938 | .922 | 1.083 | 1.051 | 35/64 | .559 | .535 |
| 3/4 | .7500 | 1-1/8 | 1.125 | 1.088 | 1.299 | 1.240 | 41/64 | .665 | .617 |
| 7/8 | .8750 | 1-5/16 | 1.312 | 1.269 | 1.516 | 1.447 | 3/4 | .776 | .724 |
| 1 | 1.0000 | 1-1/2 | 1.500 | 1.450 | 1.732 | 1.653 | 55/64 | .887 | .831 |
| 1-1/8 | 1.1250 | 1-11/16 | 1.688 | 1.631 | 1.949 | 1.859 | 31/32 | .999 | .939 |
| 1-3/8 | 1.3750 | 2-1/16 | 2.062 | 1.994 | 2.382 | 2.273 | 1-11/64 | 1.206 | 1.138 |
| 1-1/2 | 1.500 | 2-1/4 | 2.250 | 2.175 | 2.598 | 2.480 | 1-9/32 | 1.ASTM A194 GR. 8 | 1.245 |
| 1-5/8 | 1.6250 | 2-7/16 | 2.438 | 2.356 | 2.815 | 2.686 | 1-25/64 | 1.429 | 1.353 |
| 1-3/4 | 1.7500 | 2-5/8 | 2.625 | 2.538 | 3.031 | 2.893 | 1-1/2 | 1.540 | 1.460 |
| 2 | 2.0000 | 3 | 3.000 | 2.900 | 3.464 | 3.306 | 1-23/32 | 1.763 | 1.675 |
| 2-1/4 | 2.2500 | 3-3/8 | 3.375 | 3.263 | 3.897 | 3.719 | 1-15/16 | 1.986 | 1.890 |
| 2-1/2 | 2.5000 | 3-3/4 | 3.750 | 3.625 | 4.330 | 4.133 | 2-5/32 | 2.209 | 2.105 |
| 2-3/4 | 2.7500 | 4-1/8 | 4.125 | 3.988 | 4.763 | 4.546 | 2-3/8 | 2.431 | 2.319 |
Monel WERKSTOFF NR. 2.4375 Tornillos Distribuidor, Sujetadores Monel K500 Fabricante, Sujetadores Monel UNS N05500 Proveedor
Varios tipos de sujetadores WNR 2.4375
UNS N05500 Pernos prisioneros
Aleación K500 Pernos
WERKSTOFF NR. 2.4375 Tornillos
Aleación K500 Tuercas hexagonales
ASTM F467 UNS N05500 Tuercas
DIN 2.4375 Pernos de anclaje
Monel K500 Espárragos
Aleación Monel K500 Arandelas
Alloy K500 Tornillos de cabeza hexagonal
