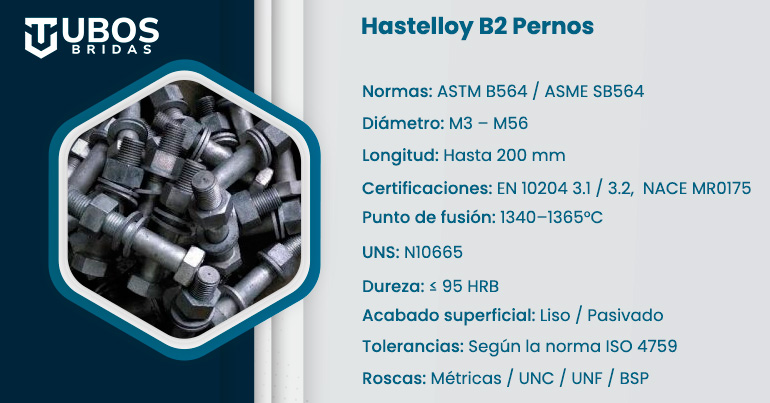

Pernos Hastelloy UNS N10665 Proveedor in Spain, Tuercas de Aleación B2 Fabricante

Cuando las condiciones de proceso implican exposición directa a ácidos minerales concentrados, los Hastelloy B2 Pernos representan la solución de fijación más confiable del mercado. A diferencia de otras superaleaciones de base níquel, la aleación B2 se destaca por su contenido extremadamente alto de molibdeno (15–17%), lo que le confiere una resistencia sin igual frente al ácido clorhídrico en todas sus concentraciones, así como al ácido sulfúrico, fosfórico y acético. Las Aleación Hastelloy B2 Tuercas hexagonales fabricadas bajo nuestra supervisión técnica pasan por rigurosos controles de calidad para garantizar uniformidad dimensional, integridad del hilo y resistencia mecánica desde la primera instalación. Atendemos pedidos desde México, Colombia, Perú, Venezuela, Chile y España, ofreciendo tiempos de entrega competitivos y documentación técnica completa según los requerimientos de cada proyecto industrial.

La versatilidad del material Hastelloy B2 lo convierte en la elección preferida para múltiples aplicaciones críticas dentro de la industria química y farmacéutica. Los Superaleación B2 Tornillos se utilizan extensamente en reactores de síntesis química, donde la exposición continua a medios ácidos agresivos requiere que los elementos de fijación mantengan su integridad estructural sin necesidad de reemplazo frecuente, reduciendo así los costos operativos a largo plazo. En infraestructura de cimentación y montaje de equipos pesados, los Aleación B2 Pernos de anclaje ofrecen una ventaja decisiva gracias a su resistencia a la corrosión bajo tensión, un problema frecuente en plantas con entornos húmedos o salinos. Por su parte, los Alloy B2 Tornillos de cabeza hexagonal son la opción ideal para ensambles que requieren apriete con herramienta estándar y desmontaje periódico para mantenimiento preventivo, ya que la superaleación B2 no tiende a agarrotarse ni a deformarse bajo torques elevados. Toda nuestra producción está respaldada por certificados de prueba EN 10204/3.1 y cumple con las normativas ASME, DIN e ISO vigentes.

Table of content

Especificación de sujetadores DIN 2.4617
Composición química de los tornillos para metales WNR 2.4617
Propiedades mecánicas de los tornillos B2 Hastelloy Allen CSK
Grado equivalente de arandelas planas de aleación B2 de Haynes
Dimensiones del perno de níquel B2
Tabla de tamaños de tuercas de aleación Hastelloy B2
Dimensiones de las tuercas hexagonales pesadas WNR 2.4617
Dimensiones de las tuercas B2 Hastelloy
Varios tipos de sujetadores de aleación B2 de Haynes

Especificación de sujetadores DIN 2.4617

Especificaciones	DIN, ISO, JIS, GB, ES, BS, ASTM
Tamaño	M2 - M100
Longitud	3 mm a 200 mm \| Tamaños personalizados
Dimensiones Estándar	DIN: DIN931, 933, 934, 7991, 976, 125 ISO: ISO 4033, 4032 ASME B18.5, B18.3
Formulario	Hexagonal, roscada, cuadrada, redonda según calibre, etc.
Hilos	A menos que se especifique lo contrario, los hilos se enrollarán o cortarán y roscarán horizontal o verticalmente
Hilos disponibles	UNF, BSW, BSF, METRIC, UNC o según sea necesario
Configuración de subprocesos	ASME B1.1 2A/3A – 2B/3B Roscas unificadas en pulgadas y B1.13M 6h-6G Roscas métricas gruesas
Certificación	Doble certificación según ASTM y ASTM. Códigos ASME
Certificado de prueba	Según EN 10204/3.1 Certificado de prueba del fabricante, certificado PED 97/23/EC, certificado Merkblatt AD 2000 W2
Embalaje	A GRANEL: cantón, pallet, Cajas Pequeñas / cartón / pallet, o solicitud del cliente
Revestimiento de superficies	Recubrimiento de cadmio Recubrimiento de galvanización por inmersión en caliente Recubrimiento de ptfe Recubrimiento de fosfato Recubrimiento de teflón Recubrimiento de xilón Recubrimiento de zinc

Una de las consultas más frecuentes entre nuestros clientes de ingeniería es cómo identificar correctamente el material Hastelloy B2 bajo distintos sistemas de normalización. Los ASTM B574 UNS N10665 Pernos prisioneros corresponden exactamente al mismo material denominado Werkstoff Nr. 2.4617 Espárragos bajo la normativa alemana DIN, y ambos hacen referencia a la misma superaleación de níquel-molibdeno-cromo. Esta equivalencia es fundamental para proyectos de ingeniería donde los planos técnicos utilizan referencias europeas mientras que los materiales son adquiridos bajo especificaciones ASTM. Del mismo modo, las UNS N10665 Tuercas son intercambiables con las tuercas designadas bajo el código 2.4617, siempre que se verifique la composición química mediante certificado de colada. Las DIN 2.4617 Arandelas que suministramos están disponibles en configuraciones planas, elásticas y de presión, mecanizadas a partir de barra o placa certificada, y son compatibles con todos los tamaños de pernos y espárragos de nuestra línea B2. Si su proyecto requiere documentación NACE, PED 97/23/EC o certificación AD 2000 W2, nuestro equipo técnico puede proveerla junto con el pedido sin costo adicional.

Composición química de los tornillos para metales WNR 2.4617

Grade	C	Mn	Si	S	Co	Ni	Cr	Fe	Mo	P
B2	0.010 max	1.00 max	0.08 max	0.03 max	2.50 max	50.99 min*	14.50 - 16.50	4.00 - 7.00	15.00 - 17.00	0.04 max

Propiedades mecánicas de los tornillos B2 Hastelloy Allen CSK

Elemento	Fuerza de Tensión	Fuerza de producción (0.2%Offset)	Alargamiento
Hastelloy B2	Psi - 1,15,000 , MPa - 790	Psi - 52,000 , MPa - 355	40 %

Grado equivalente de arandelas planas de aleación B2 de Haynes

STANDARD	WERKSTOFF NR.	UNS	JIS	EN	OR
Hastelloy B2	2.4617	N10665	NW 0276	NiMo16Cr15W	??760

Dimensiones del perno de níquel B2

TAMAÑO NOMINAL (D)	DIÁMETRO DEL CUERPO		CABEZA THICKNEASTM A193		ACROASTM A193 LOS PISOS		ESQUINAS ACROASTM A193
	D (MAX)	D (MIN)	H (MAX)	H (MIN)	F (MAX)	F (MIN)	C (MAX)	C (MIN)
m10	10.00	9.78	6.63	6.17	17.00	15.73	18.48	17.77
m12	12.00	11.73	7.76	4.24	19.00	17.73	20.78	20.03
m14	14.00	13.73	9.09	8.51	22.00	20.67	24.25	23.35
m16	16.00	15.73	10.32	9.68	24.00	23.67	27.71	26.75
m20	20.00	19.67	12.88	12.12	30.00	29.16	34.64	32.95
m24	24.00	23.67	15.44	14.56	36.00	35.00	41.57	39.55
m30	30.00	29.67	19.48	17.92	46.00	45.00	53.12	50.85
m36	36.00	35.61	23.38	21.63	55.00	53.80	63.51	60.79
m42	42.00	41.38	26.97	25.03	65.00	62.90	75.06	71.71
m48	48.00	47.38	31.07	28.93	75.00	72.60	86.60	82.76
m56	56.00	55.26	36.2	33.80	85.00	82.20	98.15	93.71
m64	64.00	63.26	41.32	38.68	95.00	91.80	109.70	104.65
m72	72.00	71.26	46.45	43.55	105.00	101.40	121.24	115.60
m80	80.00	79.26	51.58	48.42	115.00	111.00	132.72	126.54
m90	90.00	89.13	57.74	54.26	130.00	125.50	150.11	143.07
m100	90.00	99.13	63.9	60.10	145.00	140.00	167.43	159.60

Tabla de tamaños de tuercas de aleación Hastelloy B2

Tamaño de tuerca (mm)	Diámetro* (mm)	Altura (mm)
Tamaño de tuerca (mm)	Diámetro* (mm)	Tuerca hexagonal	Nuez de mermelada	Tuerca Nylock
2	4	1.6	1.2	-
2.5	5	2	1.6	-
3	5.5	2.4	1.8	4
4	7	3.2	2.2	5
5	8	4	2.7	5
6	10	5	3.2	6
7	11	5.5	3.5	-
8	13	6.5	4	8
10	17	8	5	10
12	19	10	6	12
14	22	11	7	14
16	24	13	8	16
18	27	15	9	18.5
20	30	16	10	20
* Este es el diámetro entre las caras. También es el tamaño de llave a utilizar.

Dimensiones de las tuercas hexagonales pesadas WNR 2.4617

Tamaño nominal o diámetro principal de rosca básico		F			G		H
		Ancho entre caras			Ancho en las esquinas		Espesor
		Básico	Máximo	Mín.	Máximo	Mín.	Básico	Máximo	Mín.
1/4	.2500	1/2	.500	.488	.577	.556	15/64	.250	.218
5/16	.3125	9/16	.562	.546	.650	.622	19/64	.314	.280
3/8	.3750	11/16	.688	.669	.794	.763	23/64	.377	.341
7/16	.4375	3/4	.750	.728	.866	.830	27/64	.441	.403
1/2	.5000	7/8	.875	.850	1.010	.969	31/64	.504	.464
9/16	.5625	15/16	.938	.909	1.083	1.037	35/64	.568	.526
5/8	.6250	1-1/16	1.062	1.031	1.227	1.175	39/64	.631	.587
3/4	.7500	1-1/4	1.250	1.212	1.443	1.382	47/64	.758	.710
7/8	.8750	1-7/16	1.438	1.394	1.660	1.589	55/64	.885	.833
1	1.0000	1-5/8	1.325	1.575	1.876	1.796	63/64	1.012	.956
1-1/8	1.1250	1-13/16	1.812	1.756	2.093	2.002	1-7/64	1.139	1.079
1-1/4	1.2500	2	2.000	1.938	2.309	2.209	1-7/32	1.251	1.187
1-3/8	1.3750	2-3/16	2.188	2.119	2.526	2.416	1-11/32	1.378	1.460
1-1/2	1.5000	2-3/8	2.375	2.300	2.742	2.622	1-15/32	1.505	1.433
1-5/8	1.6250	2-9/16	2.562	2.481	2.959	2.828	1-19/32	1.632	1.556
1-3/4	1.7500	2-3/4	2.750	2.662	3.175	3.035	1-23/32	1.759	1.679
2	2.0000	3-1/8	3.125	3.025	3.608	3.449	1-31/32	2.013	1.925
2-1/4	2.2500	3-1/2	3.500	3.388	4.041	3.862	2-13/64	2.251	2.155
2-1/2	2.5000	3-7/8	3.875	3.750	4.474	4.275	2-29/64	2.505	2.401
2-3/4	2.7500	4-1/4	4.250	4.112	4.907	4.688	2-45/64	2.759	2.647
3	3.0000	4-5/8	4.625	4.475	5.340	5.102	2-61/64	3.013	2.893
3-1/4	3.2500	5	5.000	4.838	5.774	5.515	3-3/16	3.252	3.124
3-1/2	3.5000	5-3/8	5.375	5.200	6.207	5.928	3-7/16	3.506	3.370
3-3/4	3.7500	5-3/4	5.750	5.562	6.640	6.341	3-11/16	3.670	3.616
4	4.0000	6-1/8	6.125	5.925	7.073	6.755	3-15/16	4.014	3.862

Dimensiones de las tuercas B2 Hastelloy

Tamaño nominal o diámetro principal de rosca básico		F			G		H
		Ancho Entre pisos			Ancho A través de las esquinas		Espesor
		Basic	Max	Min	Max	Min	Basic	Max	Min
1/4	.2500	7/16	.438	.428	.505	.488	7/32	.226	.212
5/16	.3125	1/2	.500	.489	.577	.557	17/64	.273	.258
3/8	.3750	9/16	.562	.551	.650	.628	21/64	.337	.479
7/16	.4375	11/16	.688	.675	.794	.768	3/8	.385	.365
1/2	.5000	3/4	.750	.736	.866	.840	7/16	.448	.427
9/16	.5625	7/8	.875	.861	1.010	.982	31/64	.496	.473
5/8	.6250	15/16	.938	.922	1.083	1.051	35/64	.559	.535
3/4	.7500	1-1/8	1.125	1.088	1.299	1.240	41/64	.665	.617
7/8	.8750	1-5/16	1.312	1.269	1.516	1.447	3/4	.776	.724
1	1.0000	1-1/2	1.500	1.450	1.732	1.653	55/64	.887	.831
1-1/8	1.1250	1-11/16	1.688	1.631	1.949	1.859	31/32	.999	.939
1-3/8	1.3750	2-1/16	2.062	1.994	2.382	2.273	1-11/64	1.206	1.138
1-1/2	1.500	2-1/4	2.250	2.175	2.598	2.480	1-9/32	1.ASTM A194 GR. 8	1.245
1-5/8	1.6250	2-7/16	2.438	2.356	2.815	2.686	1-25/64	1.429	1.353
1-3/4	1.7500	2-5/8	2.625	2.538	3.031	2.893	1-1/2	1.540	1.460
2	2.0000	3	3.000	2.900	3.464	3.306	1-23/32	1.763	1.675
2-1/4	2.2500	3-3/8	3.375	3.263	3.897	3.719	1-15/16	1.986	1.890
2-1/2	2.5000	3-3/4	3.750	3.625	4.330	4.133	2-5/32	2.209	2.105
2-3/4	2.7500	4-1/8	4.125	3.988	4.763	4.546	2-3/8	2.431	2.319
