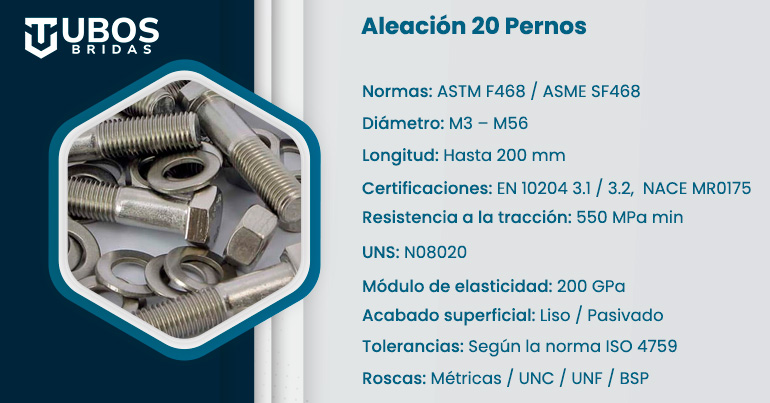

ASTM B366 Aleación 20 Pernos Proveedor in Spain, Tuercas de Aleación UNS N08020 Fabricante

Los Aleación 20 Tornillos son la elección preferida en industrias donde los medios corrosivos, especialmente el ácido sulfúrico, representan una amenaza constante para la integridad de los componentes de sujeción. La industria química, farmacéutica y de procesamiento de alimentos confía en los Alloy 20 Espárragos para garantizar uniones estables en entornos de alta agresividad química. En instalaciones donde los equipos deben anclarse de forma permanente sobre superficies expuestas a humedad y agentes corrosivos, los Acero Aleación 20 Pernos de anclaje ofrecen una vida útil superior frente a otras aleaciones convencionales. La composición de níquel, cromo, molibdeno y cobre que caracteriza este material proporciona una resistencia excepcional a la corrosión por picadura y por grieta. Somos fabricantes y exportadores de sujetadores de Aleación 20 con entrega directa a España, México, Colombia, Chile, Perú y toda Latinoamérica.

Las Superaleación 20 Tuercas se fabrican bajo estrictos controles de calidad que garantizan el cumplimiento de las normas ASTM, ASME y DIN para aplicaciones industriales críticas. Para conexiones bridadas que requieren un apriete uniforme y resistente al aflojamiento, los UNS N08020 Tornillos de cabeza hexagonal son especificados por ingenieros de proyectos en todo el sector de procesamiento químico. La marca Carpenter 20 Pernos es sinónimo de calidad comprobada en décadas de uso en plantas de producción de ácido sulfúrico y sistemas de manejo de productos corrosivos. Este material, también conocido bajo la designación alemana como DIN 2.4660 Tuercas hexagonales, cumple con los estándares europeos más exigentes para sujetadores de alta aleación. Disponemos de certificados de prueba según EN 10204/3.1 y doble certificación ASTM/ASME para todos nuestros productos.

Table of content

Especificación de sujetadores Aleación 20
Composición química de las Alloy 20 Espárragos
Propiedades mecánicas de la Werkstoff 2.4660 Arandelas
DIN 2.4660 Tuercas hexagonales de grado equivalente
Carpenter 20 Pernos Dimensiones
Tabla de tallas de Superaleación 20 Tuercas
Dimensiones de las Acero Aleación 20 tuercas hexagonales pesadas
Dimensiones de las tuercas Carpenter 20Cb-3
Varios tipos de sujetadores de Aleación 20

Especificación de sujetadores Aleación 20

Especificaciones	DIN, ISO, JIS, GB, ES, BS, ASTM
Tamaño	M2 - M100
Longitud	3 mm a 200 mm \| Tamaños personalizados
Dimensiones Estándar	DIN: DIN931, 933, 934, 7991, 976, 125 ISO: ISO 4033, 4032 ASME B18.5, B18.3
Formulario	Hexagonal, roscada, cuadrada, redonda según calibre, etc.
Hilos	A menos que se especifique lo contrario, los hilos se enrollarán o cortarán y roscarán horizontal o verticalmente
Hilos disponibles	UNF, BSW, BSF, METRIC, UNC o según sea necesario
Configuración de subprocesos	ASME B1.1 2A/3A – 2B/3B Roscas unificadas en pulgadas y B1.13M 6h-6G Roscas métricas gruesas
Certificación	Doble certificación según ASTM y ASTM. Códigos ASME
Certificado de prueba	Según EN 10204/3.1 Certificado de prueba del fabricante, certificado PED 97/23/EC, certificado Merkblatt AD 2000 W2
Embalaje	A GRANEL: cantón, pallet, Cajas Pequeñas / cartón / pallet, o solicitud del cliente
Revestimiento de superficies	Recubrimiento de cadmio Recubrimiento de galvanización por inmersión en caliente Recubrimiento de ptfe Recubrimiento de fosfato Recubrimiento de teflón Recubrimiento de xilón Recubrimiento de zinc

En proyectos que exigen desmontaje periódico sin deterioro de la unión, los Carpenter 20Cb-3 Pernos prisioneros son la solución técnica más adecuada, ya que permiten el reemplazo de componentes sin afectar la integridad del equipo. Para sistemas de tuberías con bridas de alta presión, las Werkstoff 2.4660 Arandelas distribuyen la carga de apriete de manera uniforme, evitando concentraciones de tensión que podrían comprometer el sellado. Cada Acero Aleación 20 Pernos de anclaje que fabricamos pasa por pruebas de composición química y propiedades mecánicas para asegurar que cumpla con los valores mínimos de resistencia a la tracción y al límite elástico requeridos por la norma. Contamos con stock disponible en múltiples formas, roscas métricas e imperiales, y capacidad de fabricación en tiempos reducidos para proyectos urgentes. Contáctenos hoy para recibir una cotización personalizada y asesoría técnica sin costo.

Composición química de las Alloy 20 Espárragos

Grade	C	Mn	Si	S	Cu	Ni	Cr	Fe	Mo	P
Alloy 20	0.07 max	2.00 max	1.00 max	0.035 max	3.0-4.0	32.0-38.0	19.0-21.0	29.85 min*	2.0-3.0	0.045 max

Propiedades mecánicas de la Werkstoff 2.4660 Arandelas

Densidad	Punto de fusion	Fuerza de Tensión	Fuerza de producción (0.2%Offset)	Alargamiento
8.1 g/cm3	1443 C (2430 F)	Psi -80,000, MPa -551	Psi - 35,000, MPa - 241	30%

DIN 2.4660 Tuercas hexagonales de grado equivalente

STANDARD	WERKSTOFF NR.	UNS	EN	AFNOR
Alloy 20	2.4660	N08020	NiCr20CuMo	Z2NCUD31-20AZ

Carpenter 20 Pernos Dimensiones

TAMAÑO NOMINAL (D)	DIÁMETRO DEL CUERPO		CABEZA THICKNEASTM A193		ACROASTM A193 LOS PISOS		ESQUINAS ACROASTM A193
	D (MAX)	D (MIN)	H (MAX)	H (MIN)	F (MAX)	F (MIN)	C (MAX)	C (MIN)
m10	10.00	9.78	6.63	6.17	17.00	15.73	18.48	17.77
m12	12.00	11.73	7.76	4.24	19.00	17.73	20.78	20.03
m14	14.00	13.73	9.09	8.51	22.00	20.67	24.25	23.35
m16	16.00	15.73	10.32	9.68	24.00	23.67	27.71	26.75
m20	20.00	19.67	12.88	12.12	30.00	29.16	34.64	32.95
m24	24.00	23.67	15.44	14.56	36.00	35.00	41.57	39.55
m30	30.00	29.67	19.48	17.92	46.00	45.00	53.12	50.85
m36	36.00	35.61	23.38	21.63	55.00	53.80	63.51	60.79
m42	42.00	41.38	26.97	25.03	65.00	62.90	75.06	71.71
m48	48.00	47.38	31.07	28.93	75.00	72.60	86.60	82.76
m56	56.00	55.26	36.2	33.80	85.00	82.20	98.15	93.71
m64	64.00	63.26	41.32	38.68	95.00	91.80	109.70	104.65
m72	72.00	71.26	46.45	43.55	105.00	101.40	121.24	115.60
m80	80.00	79.26	51.58	48.42	115.00	111.00	132.72	126.54
m90	90.00	89.13	57.74	54.26	130.00	125.50	150.11	143.07
m100	90.00	99.13	63.9	60.10	145.00	140.00	167.43	159.60

Tabla de tallas de Superaleación 20 Tuercas

Tamaño de tuerca (mm)	Diámetro* (mm)	Altura (mm)
Tamaño de tuerca (mm)	Diámetro* (mm)	Tuerca hexagonal	Nuez de mermelada	Tuerca Nylock
2	4	1.6	1.2	-
2.5	5	2	1.6	-
3	5.5	2.4	1.8	4
4	7	3.2	2.2	5
5	8	4	2.7	5
6	10	5	3.2	6
7	11	5.5	3.5	-
8	13	6.5	4	8
10	17	8	5	10
12	19	10	6	12
14	22	11	7	14
16	24	13	8	16
18	27	15	9	18.5
20	30	16	10	20
* Este es el diámetro entre las caras. También es el tamaño de llave a utilizar.

Dimensiones de las Acero Aleación 20 tuercas hexagonales pesadas

Tamaño nominal o diámetro principal de rosca básico		F			G		H
		Ancho entre caras			Ancho en las esquinas		Espesor
		Básico	Máximo	Mín.	Máximo	Mín.	Básico	Máximo	Mín.
1/4	.2500	1/2	.500	.488	.577	.556	15/64	.250	.218
5/16	.3125	9/16	.562	.546	.650	.622	19/64	.314	.280
3/8	.3750	11/16	.688	.669	.794	.763	23/64	.377	.341
7/16	.4375	3/4	.750	.728	.866	.830	27/64	.441	.403
1/2	.5000	7/8	.875	.850	1.010	.969	31/64	.504	.464
9/16	.5625	15/16	.938	.909	1.083	1.037	35/64	.568	.526
5/8	.6250	1-1/16	1.062	1.031	1.227	1.175	39/64	.631	.587
3/4	.7500	1-1/4	1.250	1.212	1.443	1.382	47/64	.758	.710
7/8	.8750	1-7/16	1.438	1.394	1.660	1.589	55/64	.885	.833
1	1.0000	1-5/8	1.325	1.575	1.876	1.796	63/64	1.012	.956
1-1/8	1.1250	1-13/16	1.812	1.756	2.093	2.002	1-7/64	1.139	1.079
1-1/4	1.2500	2	2.000	1.938	2.309	2.209	1-7/32	1.251	1.187
1-3/8	1.3750	2-3/16	2.188	2.119	2.526	2.416	1-11/32	1.378	1.460
1-1/2	1.5000	2-3/8	2.375	2.300	2.742	2.622	1-15/32	1.505	1.433
1-5/8	1.6250	2-9/16	2.562	2.481	2.959	2.828	1-19/32	1.632	1.556
1-3/4	1.7500	2-3/4	2.750	2.662	3.175	3.035	1-23/32	1.759	1.679
2	2.0000	3-1/8	3.125	3.025	3.608	3.449	1-31/32	2.013	1.925
2-1/4	2.2500	3-1/2	3.500	3.388	4.041	3.862	2-13/64	2.251	2.155
2-1/2	2.5000	3-7/8	3.875	3.750	4.474	4.275	2-29/64	2.505	2.401
2-3/4	2.7500	4-1/4	4.250	4.112	4.907	4.688	2-45/64	2.759	2.647
3	3.0000	4-5/8	4.625	4.475	5.340	5.102	2-61/64	3.013	2.893
3-1/4	3.2500	5	5.000	4.838	5.774	5.515	3-3/16	3.252	3.124
3-1/2	3.5000	5-3/8	5.375	5.200	6.207	5.928	3-7/16	3.506	3.370
3-3/4	3.7500	5-3/4	5.750	5.562	6.640	6.341	3-11/16	3.670	3.616
4	4.0000	6-1/8	6.125	5.925	7.073	6.755	3-15/16	4.014	3.862

Dimensiones de las tuercas Carpenter 20Cb-3

Tamaño nominal o diámetro principal de rosca básico		F			G		H
		Ancho Entre pisos			Ancho A través de las esquinas		Espesor
		Basic	Max	Min	Max	Min	Basic	Max	Min
1/4	.2500	7/16	.438	.428	.505	.488	7/32	.226	.212
5/16	.3125	1/2	.500	.489	.577	.557	17/64	.273	.258
3/8	.3750	9/16	.562	.551	.650	.628	21/64	.337	.479
7/16	.4375	11/16	.688	.675	.794	.768	3/8	.385	.365
1/2	.5000	3/4	.750	.736	.866	.840	7/16	.448	.427
9/16	.5625	7/8	.875	.861	1.010	.982	31/64	.496	.473
5/8	.6250	15/16	.938	.922	1.083	1.051	35/64	.559	.535
3/4	.7500	1-1/8	1.125	1.088	1.299	1.240	41/64	.665	.617
7/8	.8750	1-5/16	1.312	1.269	1.516	1.447	3/4	.776	.724
1	1.0000	1-1/2	1.500	1.450	1.732	1.653	55/64	.887	.831
1-1/8	1.1250	1-11/16	1.688	1.631	1.949	1.859	31/32	.999	.939
1-3/8	1.3750	2-1/16	2.062	1.994	2.382	2.273	1-11/64	1.206	1.138
1-1/2	1.500	2-1/4	2.250	2.175	2.598	2.480	1-9/32	1.ASTM A194 GR. 8	1.245
1-5/8	1.6250	2-7/16	2.438	2.356	2.815	2.686	1-25/64	1.429	1.353
1-3/4	1.7500	2-5/8	2.625	2.538	3.031	2.893	1-1/2	1.540	1.460
2	2.0000	3	3.000	2.900	3.464	3.306	1-23/32	1.763	1.675
2-1/4	2.2500	3-3/8	3.375	3.263	3.897	3.719	1-15/16	1.986	1.890
2-1/2	2.5000	3-3/4	3.750	3.625	4.330	4.133	2-5/32	2.209	2.105
2-3/4	2.7500	4-1/8	4.125	3.988	4.763	4.546	2-3/8	2.431	2.319
