Pernos AISI UNS G41300 Proveedor in Spain, Tuercas de acero aleado AISI 4130 Fabricante

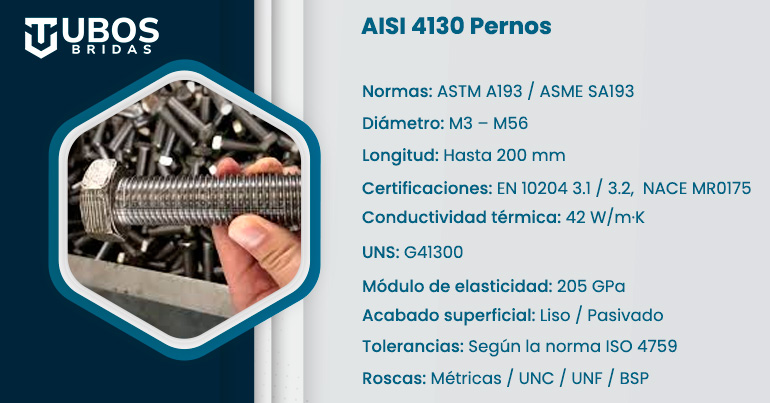

El acero AISI 4130, conocido también como Chromoly 4130 por su composición de cromo y molibdeno, es uno de los materiales más versátiles dentro de la familia de aceros de baja aleación. Quienes trabajan con maquinaria pesada, equipos de perforación o estructuras industriales en México, Colombia o Argentina saben bien que los AISI 4130 Pernos ofrecen una combinación difícil de igualar: alta resistencia mecánica, buena soldabilidad y un comportamiento confiable bajo cargas extremas. Fabricamos también SAE 4130 Tornillos de cabeza hexagonal y 25CrMo4 Tornillos conforme a normas ASTM, DIN e ISO, con certificado de prueba del fabricante incluido en cada despacho. Si necesita Acero 4130 Arandelas para completar el conjunto de fijación, también las tenemos disponibles en múltiples dimensiones métricas e imperiales.

Más allá de los pernos y tornillos estándar, nuestra línea en acero aleado 4130 cubre todos los elementos de fijación que un proyecto industrial puede requerir. Contamos con Acero aleado 4130 Tuercas, Chromoly 4130 Tuercas hexagonales y Aleación 4130 Pernos prisioneros para ensambles de alta exigencia, así como UNS G41300 Espárragos y DIN 1.7218 Pernos de anclaje para aplicaciones estructurales en la industria del petróleo y gas, construcción y equipos agroindustriales. Todos nuestros sujetadores se fabrican con trazabilidad completa del material y se someten a pruebas mecánicas y químicas antes de salir de planta, algo que nuestros clientes en Chile, Perú y Venezuela valoran especialmente cuando trabajan bajo especificaciones técnicas estrictas.

Table of content

Especificación de sujetadores AISI 4130
Composición química de las tuercas con brida crmo4
Propiedades mecánicas de los tornillos Allen CSK de acero 4130
Grado equivalente de perno hexagonal pesado UNS G41300
Dimensiones de los pernos de acero 1.7218
Tabla de tallas de tuercas de acero 4130
Dimensiones de las tuercas hexagonales pesadas UNS G41300
Dimensiones de las tuercas de aleación 4130
Varios tipos de sujetadores DIN 1.7218

Especificación de sujetadores AISI 4130

Especificaciones	DIN, ISO, JIS, GB, ES, BS, ASTM
Tamaño	M2 - M100
Longitud	3 mm a 200 mm \| Tamaños personalizados
Dimensiones Estándar	DIN: DIN931, 933, 934, 7991, 976, 125 ISO: ISO 4033, 4032 ASME B18.5, B18.3
Formulario	Hexagonal, roscada, cuadrada, redonda según calibre, etc.
Hilos	A menos que se especifique lo contrario, los hilos se enrollarán o cortarán y roscarán horizontal o verticalmente
Hilos disponibles	UNF, BSW, BSF, METRIC, UNC o según sea necesario
Configuración de subprocesos	ASME B1.1 2A/3A – 2B/3B Roscas unificadas en pulgadas y B1.13M 6h-6G Roscas métricas gruesas
Certificación	Doble certificación según ASTM y ASTM. Códigos ASME
Certificado de prueba	Según EN 10204/3.1 Certificado de prueba del fabricante, certificado PED 97/23/EC, certificado Merkblatt AD 2000 W2
Embalaje	A GRANEL: cantón, pallet, Cajas Pequeñas / cartón / pallet, o solicitud del cliente
Revestimiento de superficies	Recubrimiento de cadmio Recubrimiento de galvanización por inmersión en caliente Recubrimiento de ptfe Recubrimiento de fosfato Recubrimiento de teflón Recubrimiento de xilón Recubrimiento de zinc

Llevamos años suministrando sujetadores en acero Chromoly 4130 a compradores, distribuidores e ingenieros en toda América Latina y España. Nuestra capacidad de fabricación nos permite atender pedidos de AISI 4130 Pernos, SAE 4130 Tornillos de cabeza hexagonal, Aleación 4130 Pernos prisioneros, UNS G41300 Espárragos, Acero aleado 4130 Tuercas, Acero 4130 Arandelas y DIN 1.7218 Pernos de anclaje tanto en volúmenes de proyecto como para reposición de inventario. Cada pedido sale con doble certificación ASTM/ASME y documentación EN 10204/3.1, lista para auditoría. Escríbanos a export@tubos-bridas.com o solicite una cotización directa desde la página de contacto.

Composición química de las tuercas con brida crmo4

Grade	C	Mn	Si	P	S	Fe	Mo	Ni	Cr
AISI 4130	0.28-0.33	0.40-0.60	0.15-0.35	0.035 max	0.025 MAX	97.3-98.22	0.15-0.25	0.50 max	0.80-1.10

Propiedades mecánicas de los tornillos Allen CSK de acero 4130

Densidad	Punto de fusion	Fuerza de Tensión	Fuerza de producción (0.2%Offset)	Alargamiento
7.85 g/cm3	1432 ?	560	460	21.50%

Grado equivalente de perno hexagonal pesado UNS G41300

STANDARD	WERKSTOFF NR.	UNS	JIS	BS	EN
AISI 4130	1.7218	G41300	JIS G4105	BS 970	25CrMo4

Dimensiones de los pernos de acero 1.7218

TAMAÑO NOMINAL (D)	DIÁMETRO DEL CUERPO		CABEZA THICKNEASTM A193		ACROASTM A193 LOS PISOS		ESQUINAS ACROASTM A193
	D (MAX)	D (MIN)	H (MAX)	H (MIN)	F (MAX)	F (MIN)	C (MAX)	C (MIN)
m10	10.00	9.78	6.63	6.17	17.00	15.73	18.48	17.77
m12	12.00	11.73	7.76	4.24	19.00	17.73	20.78	20.03
m14	14.00	13.73	9.09	8.51	22.00	20.67	24.25	23.35
m16	16.00	15.73	10.32	9.68	24.00	23.67	27.71	26.75
m20	20.00	19.67	12.88	12.12	30.00	29.16	34.64	32.95
m24	24.00	23.67	15.44	14.56	36.00	35.00	41.57	39.55
m30	30.00	29.67	19.48	17.92	46.00	45.00	53.12	50.85
m36	36.00	35.61	23.38	21.63	55.00	53.80	63.51	60.79
m42	42.00	41.38	26.97	25.03	65.00	62.90	75.06	71.71
m48	48.00	47.38	31.07	28.93	75.00	72.60	86.60	82.76
m56	56.00	55.26	36.2	33.80	85.00	82.20	98.15	93.71
m64	64.00	63.26	41.32	38.68	95.00	91.80	109.70	104.65
m72	72.00	71.26	46.45	43.55	105.00	101.40	121.24	115.60
m80	80.00	79.26	51.58	48.42	115.00	111.00	132.72	126.54
m90	90.00	89.13	57.74	54.26	130.00	125.50	150.11	143.07
m100	90.00	99.13	63.9	60.10	145.00	140.00	167.43	159.60

Tabla de tallas de tuercas de acero 4130

Tamaño de tuerca (mm)	Diámetro* (mm)	Altura (mm)
Tamaño de tuerca (mm)	Diámetro* (mm)	Tuerca hexagonal	Nuez de mermelada	Tuerca Nylock
2	4	1.6	1.2	-
2.5	5	2	1.6	-
3	5.5	2.4	1.8	4
4	7	3.2	2.2	5
5	8	4	2.7	5
6	10	5	3.2	6
7	11	5.5	3.5	-
8	13	6.5	4	8
10	17	8	5	10
12	19	10	6	12
14	22	11	7	14
16	24	13	8	16
18	27	15	9	18.5
20	30	16	10	20
* Este es el diámetro entre las caras. También es el tamaño de llave a utilizar.

Dimensiones de las tuercas hexagonales pesadas UNS G41300

Tamaño nominal o diámetro principal de rosca básico		F			G		H
		Ancho entre caras			Ancho en las esquinas		Espesor
		Básico	Máximo	Mín.	Máximo	Mín.	Básico	Máximo	Mín.
1/4	.2500	1/2	.500	.488	.577	.556	15/64	.250	.218
5/16	.3125	9/16	.562	.546	.650	.622	19/64	.314	.280
3/8	.3750	11/16	.688	.669	.794	.763	23/64	.377	.341
7/16	.4375	3/4	.750	.728	.866	.830	27/64	.441	.403
1/2	.5000	7/8	.875	.850	1.010	.969	31/64	.504	.464
9/16	.5625	15/16	.938	.909	1.083	1.037	35/64	.568	.526
5/8	.6250	1-1/16	1.062	1.031	1.227	1.175	39/64	.631	.587
3/4	.7500	1-1/4	1.250	1.212	1.443	1.382	47/64	.758	.710
7/8	.8750	1-7/16	1.438	1.394	1.660	1.589	55/64	.885	.833
1	1.0000	1-5/8	1.325	1.575	1.876	1.796	63/64	1.012	.956
1-1/8	1.1250	1-13/16	1.812	1.756	2.093	2.002	1-7/64	1.139	1.079
1-1/4	1.2500	2	2.000	1.938	2.309	2.209	1-7/32	1.251	1.187
1-3/8	1.3750	2-3/16	2.188	2.119	2.526	2.416	1-11/32	1.378	1.460
1-1/2	1.5000	2-3/8	2.375	2.300	2.742	2.622	1-15/32	1.505	1.433
1-5/8	1.6250	2-9/16	2.562	2.481	2.959	2.828	1-19/32	1.632	1.556
1-3/4	1.7500	2-3/4	2.750	2.662	3.175	3.035	1-23/32	1.759	1.679
2	2.0000	3-1/8	3.125	3.025	3.608	3.449	1-31/32	2.013	1.925
2-1/4	2.2500	3-1/2	3.500	3.388	4.041	3.862	2-13/64	2.251	2.155
2-1/2	2.5000	3-7/8	3.875	3.750	4.474	4.275	2-29/64	2.505	2.401
2-3/4	2.7500	4-1/4	4.250	4.112	4.907	4.688	2-45/64	2.759	2.647
3	3.0000	4-5/8	4.625	4.475	5.340	5.102	2-61/64	3.013	2.893
3-1/4	3.2500	5	5.000	4.838	5.774	5.515	3-3/16	3.252	3.124
3-1/2	3.5000	5-3/8	5.375	5.200	6.207	5.928	3-7/16	3.506	3.370
3-3/4	3.7500	5-3/4	5.750	5.562	6.640	6.341	3-11/16	3.670	3.616
4	4.0000	6-1/8	6.125	5.925	7.073	6.755	3-15/16	4.014	3.862

Dimensiones de las tuercas de aleación 4130

Tamaño nominal o diámetro principal de rosca básico		F			G		H
		Ancho Entre pisos			Ancho A través de las esquinas		Espesor
		Basic	Max	Min	Max	Min	Basic	Max	Min
1/4	.2500	7/16	.438	.428	.505	.488	7/32	.226	.212
5/16	.3125	1/2	.500	.489	.577	.557	17/64	.273	.258
3/8	.3750	9/16	.562	.551	.650	.628	21/64	.337	.479
7/16	.4375	11/16	.688	.675	.794	.768	3/8	.385	.365
1/2	.5000	3/4	.750	.736	.866	.840	7/16	.448	.427
9/16	.5625	7/8	.875	.861	1.010	.982	31/64	.496	.473
5/8	.6250	15/16	.938	.922	1.083	1.051	35/64	.559	.535
3/4	.7500	1-1/8	1.125	1.088	1.299	1.240	41/64	.665	.617
7/8	.8750	1-5/16	1.312	1.269	1.516	1.447	3/4	.776	.724
1	1.0000	1-1/2	1.500	1.450	1.732	1.653	55/64	.887	.831
1-1/8	1.1250	1-11/16	1.688	1.631	1.949	1.859	31/32	.999	.939
1-3/8	1.3750	2-1/16	2.062	1.994	2.382	2.273	1-11/64	1.206	1.138
1-1/2	1.500	2-1/4	2.250	2.175	2.598	2.480	1-9/32	1.ASTM A194 GR. 8	1.245
1-5/8	1.6250	2-7/16	2.438	2.356	2.815	2.686	1-25/64	1.429	1.353
1-3/4	1.7500	2-5/8	2.625	2.538	3.031	2.893	1-1/2	1.540	1.460
2	2.0000	3	3.000	2.900	3.464	3.306	1-23/32	1.763	1.675
2-1/4	2.2500	3-3/8	3.375	3.263	3.897	3.719	1-15/16	1.986	1.890
2-1/2	2.5000	3-3/4	3.750	3.625	4.330	4.133	2-5/32	2.209	2.105
2-3/4	2.7500	4-1/8	4.125	3.988	4.763	4.546	2-3/8	2.431	2.319
