Boquilla soldable reductora hidráulica | Accesorios de boquilla de soldadura de alta presión

ESTÁNDAR	DIN 2353 / ISO 8434-1
MATERIAL	MS, CS, SS 304, SS 304L, SS 316, SS 316L, SS 316TI (1.4571), LATÓN, COBRE, DÚPLEX, SUPER DÚPLEX, INCONEL, MONEL, HASTELLOY, 904L, 6MO, TITANIO, ALUMNIO, ALEACIÓN 20
MATERIAL		SERIE	LL- BAJA PRESIÓN, L- MEDIA PRESIÓN, S- ALTA PRESIÓN
PRESIÓN DE TRABAJO	(BAJA) SERIE LL - 100 BAR
	(MEDIA) SERIE L - 100 BARES A 500 BAR
	(PESADO) SERIE S - 200 BAR A 800 BAR
RANGO DE TAMAÑO	SERIE LL - 4LL A 12LL
	SERIE L - 6L A 42L
	SERIE S - 6S A 38S
TIPO DE CUERPO	STOCK DE BARRA
ACCESORIOS	JUNTA TÓRICA
JUNTA TÓRICA & amp; SELLOS	NBR (-35 * C A 100 * C) VITON (-25 * C A 200 * C)
SUPERFICIE	ACERO AL CARBONO - NEGRO FOSFADO
SUPERFICIE	ACERO INOXIDABLE - ACABADO BRILLANTE DE EXPORTACIÓN, ACABADO BRILLADO CORTO, ACABADO ELECTROPLATADO
TEMPERATURA	ACERO - (-40 * C A 120 * C), ACERO INOXIDABLE - (-60 * C A 400 * C) LATÓN - (-60 * C A 175 * C)
MARCAS EQUIVALENTES	PARKER, HY-LOK, DK-LOK, PERSONAL, HYDAC, VOSS
DESIGNADOR DE MATERIAL	ACERO INOXIDABLE - ASTM A 276, ASTM 182
	ACERO - ASTM 108 / A105, JIS G4051 S20C, S45C, / G3201 SF440A.
	LATÓN - ASTM B16 UNS C36000, ASTM B282 ALEACIÓN 37700, JIS H3250 C3604, C3771, JIS H3250 C3771.

Diámetro exterior (mm)	Para adaptarse al tamaño del tubo (mm)	d1 (mm)	L (mm)	Junta tórica (mm)	Máx. Presión (bar)
8	8 x 2	4	31	6 x 1.5	400
10	10 x 1.5	-	-	-	400
10	10 x 2	6	32.5	7.5 x 1.5	315
12	12 x 2.5	6	32.5	9 x 1.5	400
16	16 x 2	-	-	-	400
16	16 x 3	10	38.5	12 x 2	400
20	20 x 3	14	44.5	16.3 x 2.4	250
25	25 x 3	19	49.5	20.3 x 2.4	250
25	25 x 4	17	49.5	20.3 x 2.4	315
30	30 x 4	22	52	25.3 x 2.4	250
30	30 x 5	20	52	25.3 x 2.4	315
38	38 x 4	30	56.5	33.3 x 2.4	160
38	38 x 5	28	56.5	33.3 x 2.4	250
38	38 x 6	26	56.5	33.3 x 2.4	315

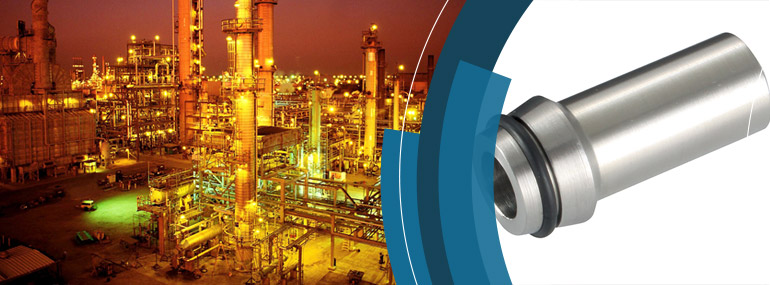

Boquilla soldable hidráulica
